AutoCAD LTSCALE, CELTSCALE 를 배워봅니다.
도면을 작성하다보면 라인타입을 다르게 하여 그려야할 때가 있습니다.
Linetype은 선의 종류를 불러오거나 사용자가 직접 만들어 사용할 수 있고, 도면에 따라서 선 종류를 변경할 수 있습니다.
도면을 그리기전에 Linetype 명령을 이용하여 라인타입 종류를 변경하고 그려주면 해당 라인타입으로 선 또는 원 등이 그려집니다.
Linetype - 선종류 관리자가 표시됩니다. (선종류를 로드하거나 설정하거나 수정합니다.)
또한 설정한 선 종류의 축척을 이용하여, 도면을 작성할 수 있습니디.
예를 들어, 선을 그릴때, 간격등을 설정할 수 있습니다.
그에 따른 명령은 LTSCALE, CELTSCALE 등을 이용하여 간격에 따라 축척을 지정할 수 있습니다.
목 차
1. LTSCALE (LTS)
도면 전체의 전역 선종류 축척 비율을 설정합니다.
LTSCALE 을 사용하여 도면에 있는 모든 객체의 선종류에 대한 축척 비율을 변경할 수 있습니다.
만약 도면이 그려진 도면의 LTSCALE을 변경하고자 한다면, LTSCALE 값을 변경하면 도면 전체의 선종류의 축척이 변경됩니다.
2. CELTSCALE
새로 그려질 도면의 축척을 선택 입력하고 도면을 그리면 LTSCALE 축척과 비율을 계산하여 축척이 설정됩니다.
형: 실수 저장 위치: 도면 초기값: 1.0000 LTSCALE 명령 설정을 기준으로 새 객체의 선종류 축척을 설정합니다.
LTSCALE 이 0.5로 설정된 도면에서 CELTSCALE 시스템 변수값 2를 사용해 선을 작성하면, LTSCALE 이 1인 도면에서 CELTSCALE을 1로 사용해 작성된 선과 똑같이 나타납니다.
3. PSLTSCALE
선종류 대시 길이는 객체가 작성된 도면 공간 또는 모형 공간의 도면 단위를 따릅니다. 전역 LTSCALE 비율에 따라 축척됩니다.
1 뷰포트 축척에 따라 선종류 축척이 결정됩니다.
4. LTScale 그리기 변경하기
도면을 그리면서 Ltscale을 변경하여 그릴 수 있지만, 처음 그릴 때는 표준의 LtScale을 설정하여 그려줍니다.
도면을 모두 그리고 나서 선종류와 선 축척을 설정하면 마지막에 도면의 전체 축척을 그리면 쉽게 설정할 수 있습니다.
다만, 도면 전체에 복잡하게 축척을 설정하면 관리하기 어렵고, 축척이 맞지 않을 수 있으니 참고하시길 바랍니다.
5. CELTScale 그리기 변경하기
CeLTScale을 설정하고 도면을 그리게 되면, 설정된 값으로 도면의 축척이 설정되며, 그려지는 도면에 따라 각각 따로 따로 설정하면 추후 도면 마지막에 혼동 될 수 있습니다.
물론 속성편집에서 선종류 축척이라 나오는 것으로 축척을 변경할 수 있지만, 전체 도면에 객체 마다 설정하기 어려우므로 CELTScale과 LTScale을 적절히 혼용하여 축척을 지정한다면 쉽게 관리할 수 있습니다.
6. Properties 속성에 CELTScale 변경하기

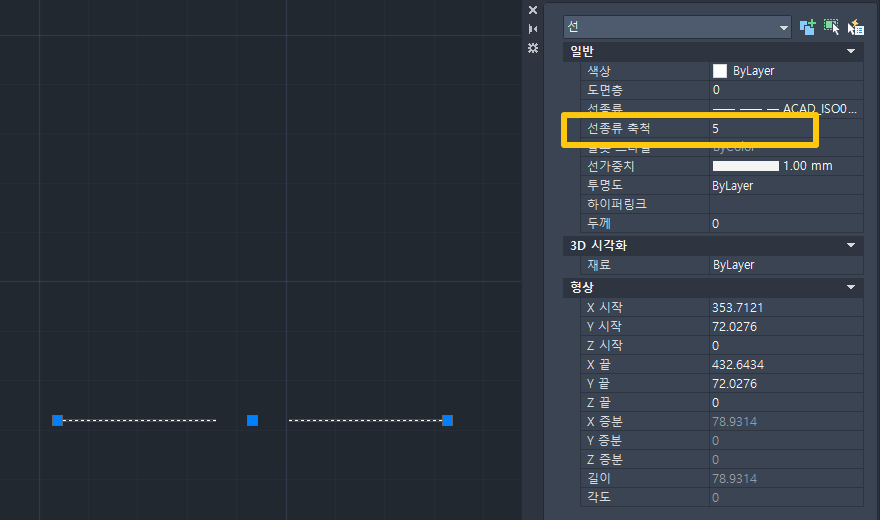

객체를 선택하면, 속성 팔레트에서 선종류 축척(CELTScale)을 설정할 수 있습니다.
Properties 속성에서 도면전체를 일일이 하나씩 축척을 변경한다면, 도면의 작업 속도도 늦어지고 관리하기가 어렵습니다.
좋은 방법은 LTSCALE을 도면 작성전에 최초 설정한다음, 도면에서 축척이 달라져야 할 도면들만 선택하여 축척을 변경한다면, 관리하기 쉽게 작성할 수 있습니다.
