AutoCAD의 linetype(선형 유형)은 도면에서 선의 스타일을 정의하는 중요한 요소입니다.
다양한 선형 유형을 사용하여 도면의 가독성을 높이고, 각 선이 나타내는 의미를 명확히 할 수 있습니다.

목  차

Linetype의 기본 개념

정의 : linetype은 선의 패턴을 선택하고, 연속선, 점선 등 다양한 형태를 구현할 수 있습니다.
용도 : linetype은 도면의 요소를 구분하고, 특정 정보를 전달하는 데 사용됩니다.

Linetype의 종류

Continuous: 일반적인 연속선.
Dashed: 대시선, 주로 숨겨진 경계를 나타냄.
Dotted: 점선, 특정한 의미를 전달하는 데 사용됨.
Dash-Dot: 대시와 점이 결합된 형태로, 특정한 정보를 전달
기타 : AutoCAD Default로 정의 된 Linetype 및 사용자화 (*.lin)으로 정의 된 패턴들 (무수히 많음)

Linetype의 사용법

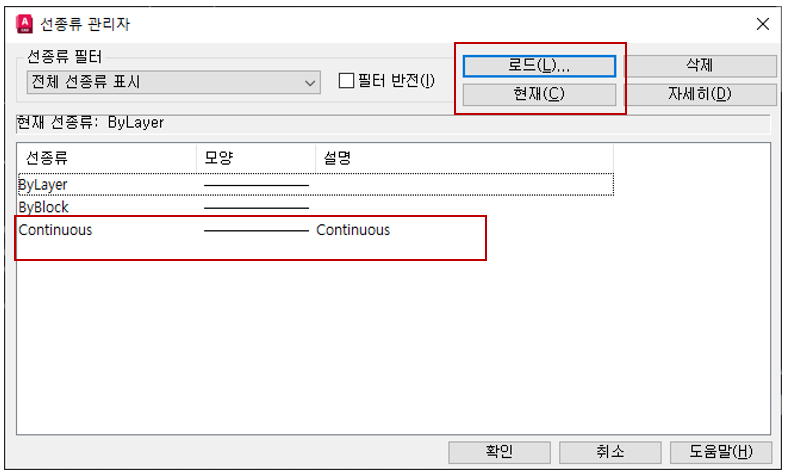

1. Linetype 설정 - 현재 Linetype으로 설정
    선 종류의 목록에서 Continuous 를 선택하고, 현재(C) 버튼을 눌러 현재 Linetype으로 설정합니다.
    (앞으로 작도할 도면의 Linetype은 모두 현재 Linetype으로 그려집니다.)

2. Linetype 추가 (로드)
    선 종류 목록에 원하는 Linetype이 존재하지 않을 경우 로드(L)를 이용하여 로드하여 추가합니다.

    로드(L) 버튼을 클릭하여, 위와 같은 선종류가 나타나며, 원하는 이름의 Linetype 패턴을 클릭하여 선종류를 추가합니다.
    추가를 완료하면 선종류를 선택할 수 있고, 이 때 현재 Linetype으로 설정하여 사용하면 됩니다.

3. Linetype 삭제
    삭제 버튼은 로드된 선 종류를 목록에서 삭제합니다. (목록에서만 삭제 됩니다. - 다시 로드할 수 있습니다.)


Linetype의 변경 방법

새로 그려질 도면의 Linetype 변경은 위의 현재 linetype으로 설정하여 그릴 수 있습니다.

아래의 Linetype 변경은 이미 그려진 도면의 Linetype을 변경하는 방법입니다.

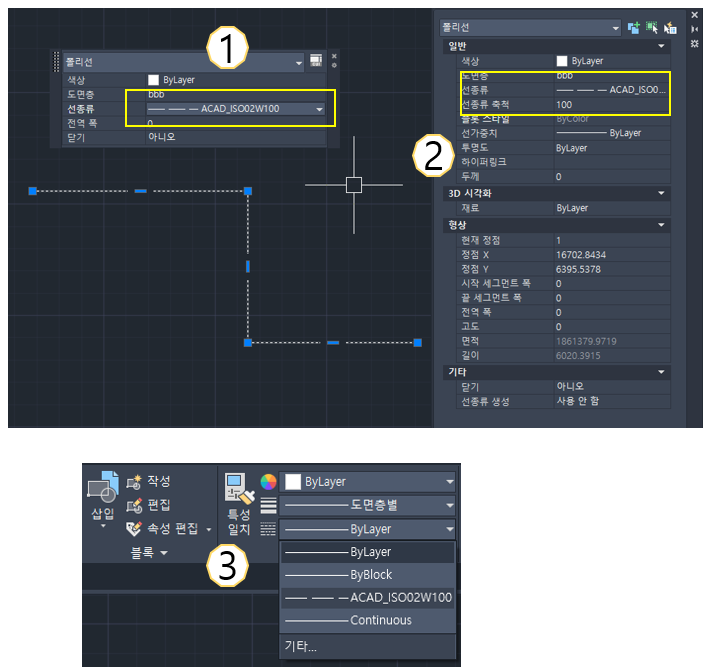

1. Linetype 변경

    가. 빠른 속성을 이용하여 선 종류를 변경합니다.
    나. 속성을 이용하여 선 종류 및 선종류 스케일을 변경합니다.
    다. 리본 메뉴를 이용하여 선 종류를 변경합니다.

2. Linetype 스케일 변경
    가. Ltscale - 도면의 Linetype 스케일을 설정합니다.
    나. 속성 또는 Change 명령으로 도면요소의 각각의 개별로 Scale을 설정합니다.

Linetype의 중요성

- 가독성 향상: 다양한 linetype을 사용하여 도면의 가독성을 높이고, 각 요소의 의미를 명확히 할 수 있습니다.
- 정보 전달: linetype은 도면에서 중요한 정보를 전달하는 역할을 하며, 설계 의도를 명확히 합니다

AutoCAD의 linetype은 도면의 스타일과 정보를 효과적으로 전달하는 데 필수적인 요소입니다. 다양한 linetype을 적절히 활용하여 도면의 가독성을 높이고, 설계 의도를 명확히 할 수 있습니다. 이러한 기능을 통해 더 나은 설계 결과물을 얻을 수 있습니다.
