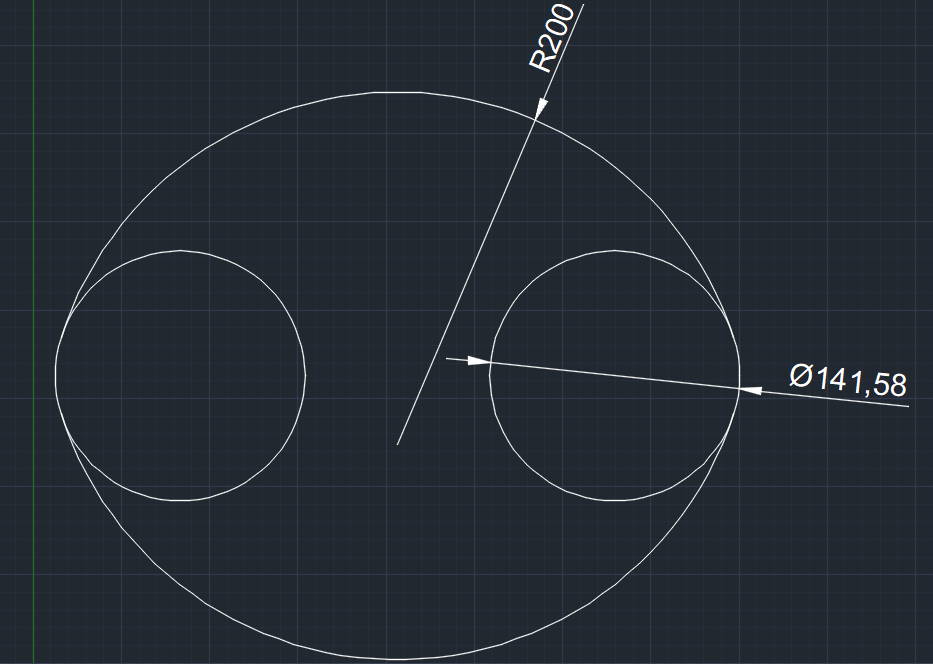

AutoCAD에서 원 (Circle)의 TTR (접점, 접점, 반지름)을 이용하여 위와 같은 도면 예제를 작도하는 방법을 알아보겠습니다.
2개의 원을 기준으로 최외곽 (반지름: R200, 내부 원(반지름: R200) 의 도면 예제를 작성해 보도록 하겠습니다.
2개의 원을 기준으로 최외곽 (반지름: R200, 내부 원(반지름: R120) 의 도면 예제를 작성해 보도록 하겠습니다.
목 차
1. 중심이 되는 2개의 원 그리기
2개의 원을 좌우로 그려줍니다. 거리는 알아서 간격을 띄우고 작성해 줍니다.
2. 접점을 이용한 원 그리기
Sample Line Text cad79.com

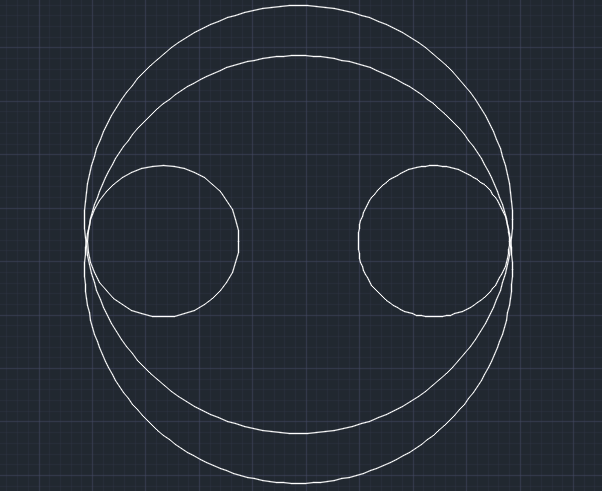

Circle (원) 명령어를 이용하여 Ttr를 선택하고, Tangent, Tangent, Radius를 이용하여 위의 도면처럼 좌측원의 접점과 우측원의 접점을 이용하여 아래와 같이 도면을 생성하고 Trim(자르기)를 이용하여 도면을 작도합니다.
접점의 위치는 포인트 위치를 확인하고 작성합니다.
위쪽의 원 TTR은 위쪽 포인트 위치 왼쪽과 오른쪽를 클릭하고 반지름을 R200을 입력하고 원을 그립니다.
3. 완성된 도면

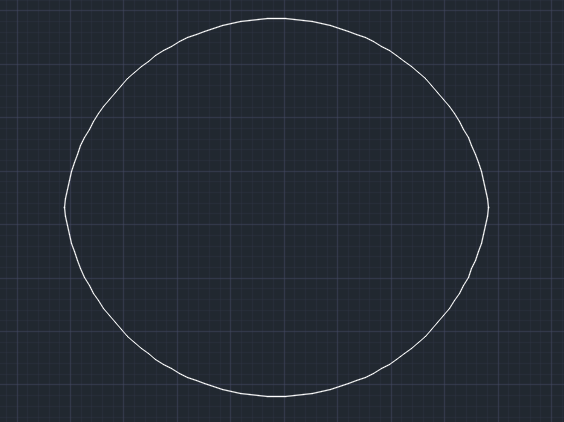

완성된 샘플 도면이 아래와 같이 작성이 됩니다.
위와 같은 도면을 작성할 때는 2개의 원과 아웃 접점과 아래의 아 접점으로 원을 그린 후 Trim (자르기)를 이용하여 위의 도면을 작성합니다.
