[AutoCAD] PDF파일 AutoCAD DWG로 변환하기
AutoCAD 2017버전부터 PDF가져오기(PDFImport) 기능에 대해 알아보겠습니다.
PDF to DWG은 기존에는 외국사이트를 많이 참조하였을 거라 생각이 됩니다.
이제는 AutoCAD에서 지원하므로, 좀더 안전하고, 적확하게 가져올 수 있습니다.
다만, PDF 파일생성 옵션 및 이미지에 따라 차이가 생길 수 있습니다.
PDF가 벡터이미지로 된 파일은 가능하나, 이미지, 스캔으로 된 PDF는 참조형식으로 작성이 됩니다.
1. PDF 파일을 확인합니다.

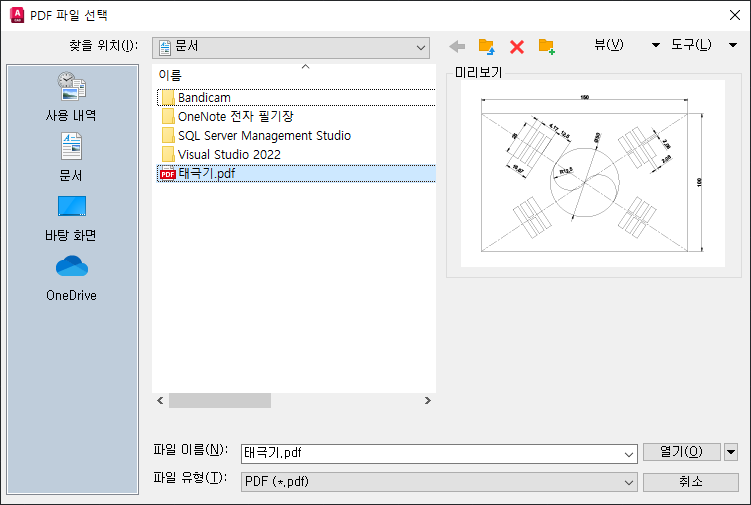

2. AutoCAD에서 PDFImport 명령을 실행하여 PDF파일을 선택합니다.
3. PDF가져오기 옵션을 설정합니다.
PDFIMPORT
PDF 언더레이 선택 또는 [파일(F)] <파일>: f
PDF 파일(1)의 페이지 C:\Users\User1\Documents\태극기.pdf을(를) 가져오는 중...

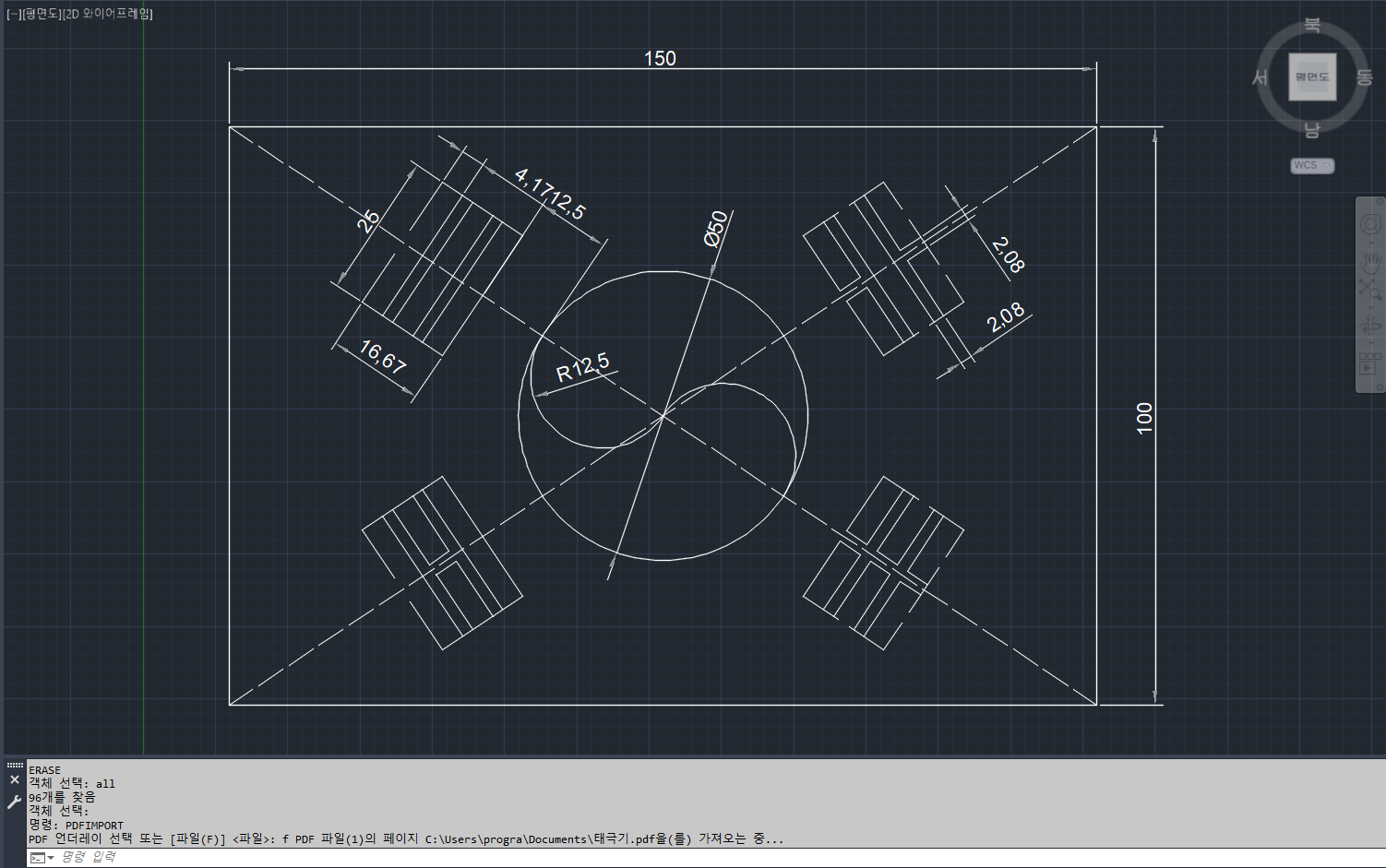

작성이 완료되면, SAVE로 DWG 저장하여 활용하시면 됩니다.
