[AutoCAD]AutoCAD 도면을 PLOT to PDF로 변환(저장)하기

AutoCAD (오토캐드)를 도면작성 후 업체 및 AutoCAD가 설치되지 않는 경우, 도면을 확인하고자 할때, 주로 PDF 문서로 변환하여 전달하는 방식을 많이 사용합니다.

■ Plot(인쇄) 기능을 이용한 PDF 변환하기

1. PDF로 저장할 도면을 불러옵니다.
2. Plot 명령을 이용하여 다양한 옵션으로 PDF 출력을 이용합니다.

(출력 옵션 대화상자)

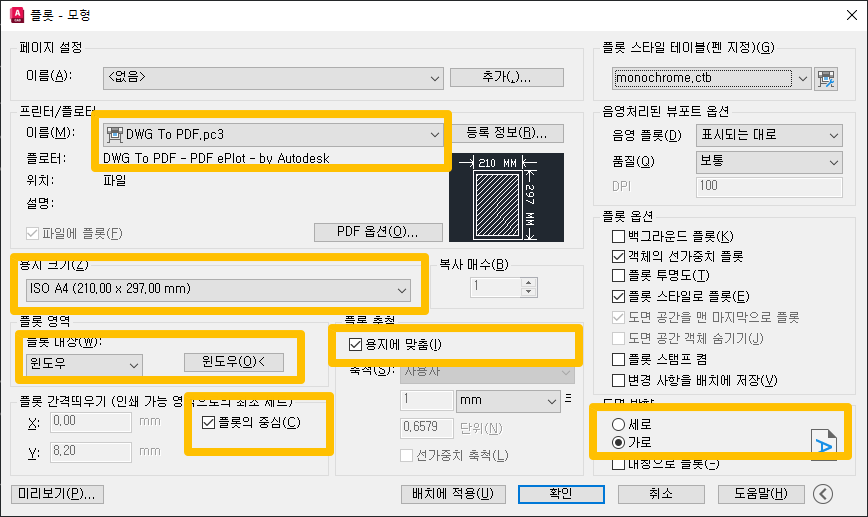

Plot 옵션 설정하기
- 프린터/플로터 : 플로터 설정 - DWG To PDF.pc3
- 용지 크기 설정
- 플롯 영역 : 윈도우 설정 (아래와 같이 윈도우로 출력영역을 설정)
- 플롯 축척 : 용지에 맞춤, 축척 설정
- 도면 방향 : 가로, 세로 설정

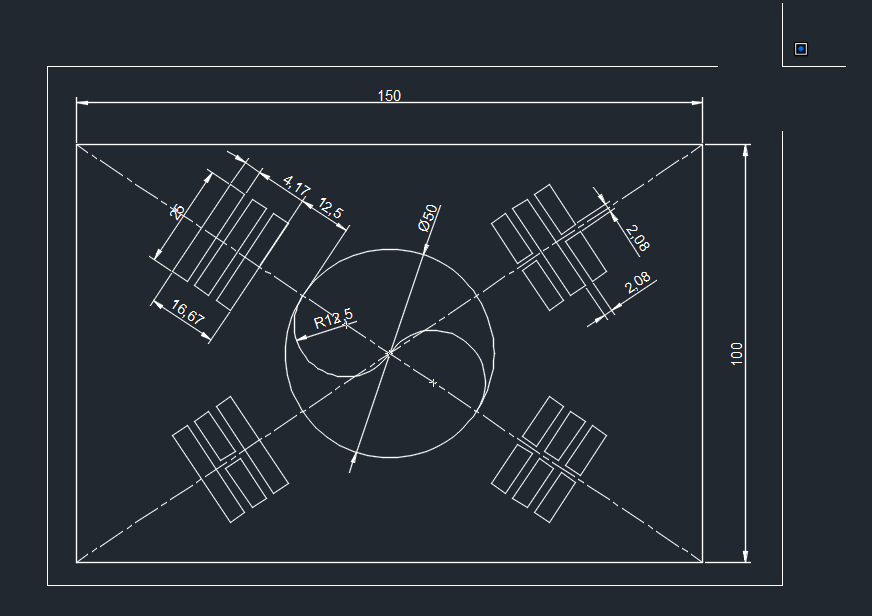

(풀롯영역 - 윈도우로 출력영역 설정)

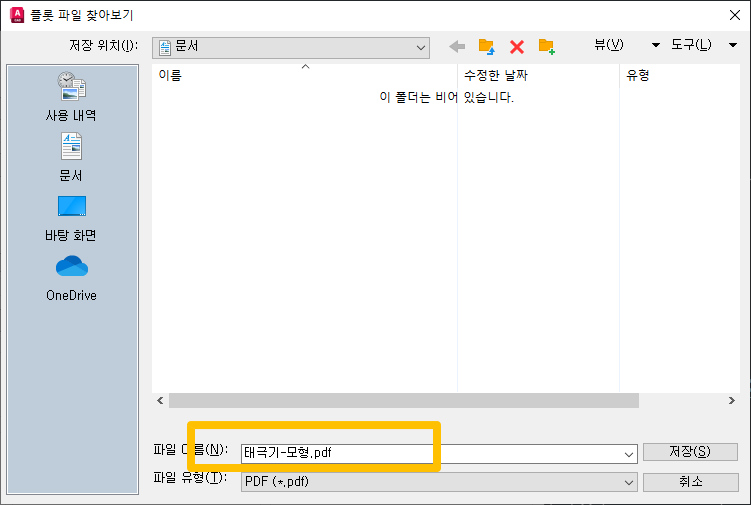

(파일 저장 경로 및 파일명 입력)

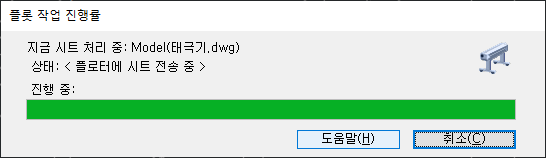

(PDF 플롯 출력)

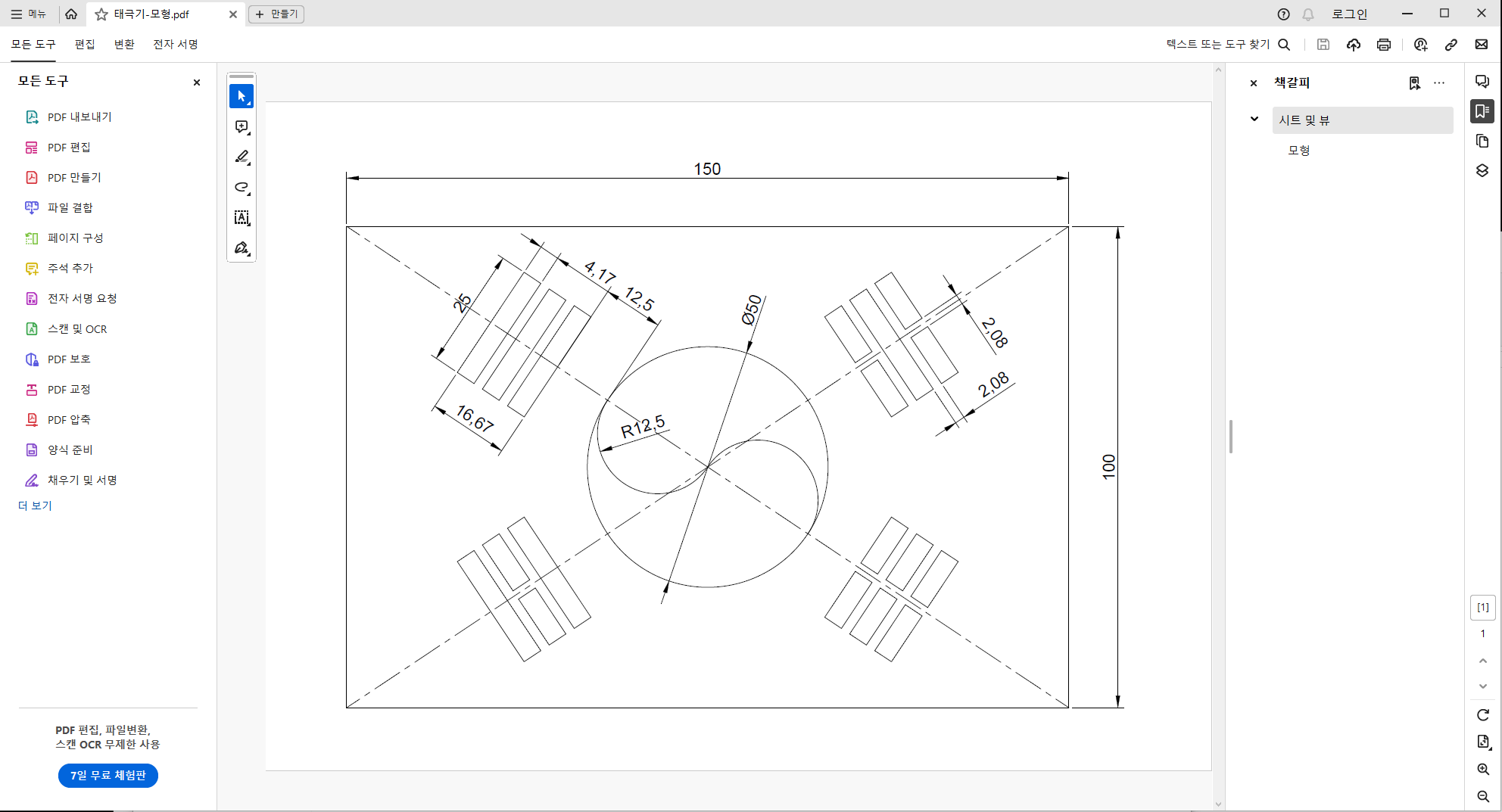

(PDF파일로 출력한 PDF 파일 화면)

PDF 파일을 이용하여, 필요한 사용자에게 전달하여 사용할 수 있다.

아래의 PDF파일 연계하여 사용하면 더 효율적으로 관리할 수 있다.
[AutoCAD] PDF파일 AutoCAD DWG로 변환하기
