AutoCAD 레이어 (Layer) 명령 - 설명 1

AutoCAD 레이어(Layer) 명령 - LAYCUR,LAYMCUR, LAYOFF, LAYON, LAYFRZ, LAYTHW, LAYLCK, LAYULK, LAYWALK 설명합니다.

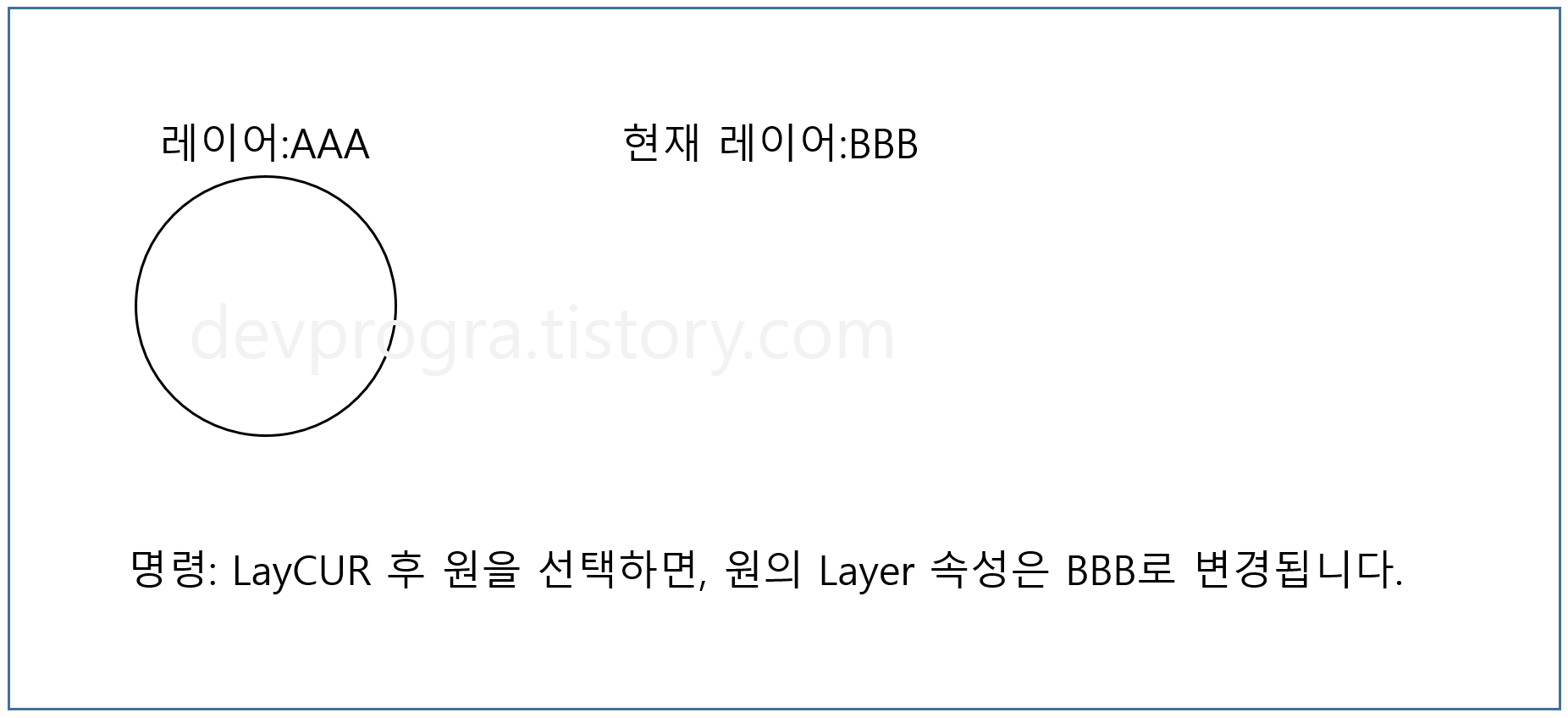

■ LAYCUR - 선택한 객체(들)의 도면층을 현재 도면층으로 변경합니다.
찾기 잘못된 도면층에서 작성된 객체가 발견되면 신속하게 현재 도면층으로 옮길 수 있습니다.

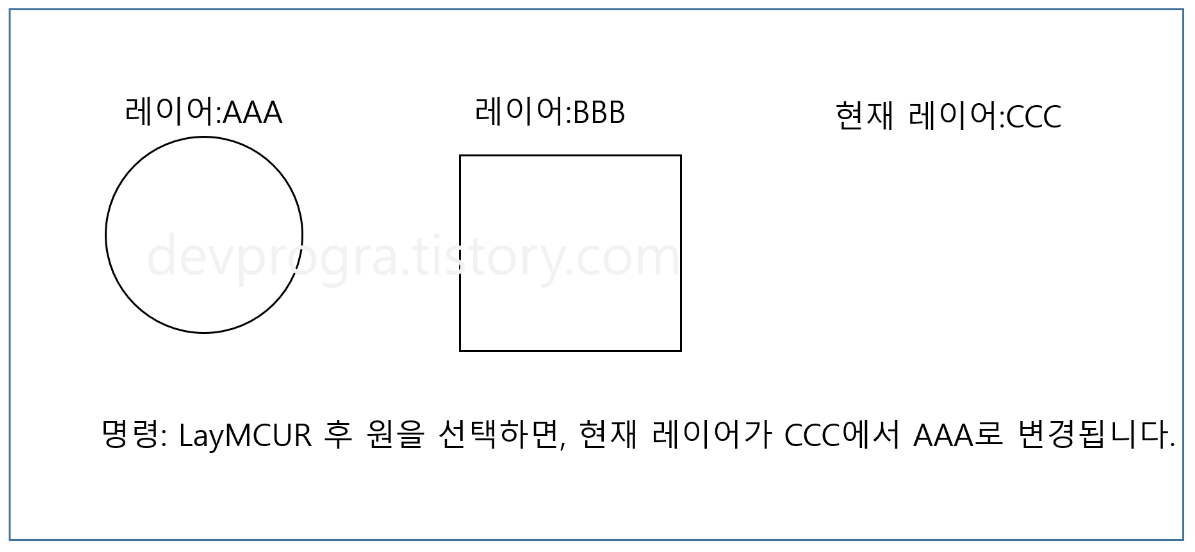

■ LAYMCUR - 선택한 객체의 도면층을 (현재 도면층)으로 설정합니다.
찾기 특정 도면층의 객체를 선택하여 현재 도면층으로 만들 수도 있습니다.

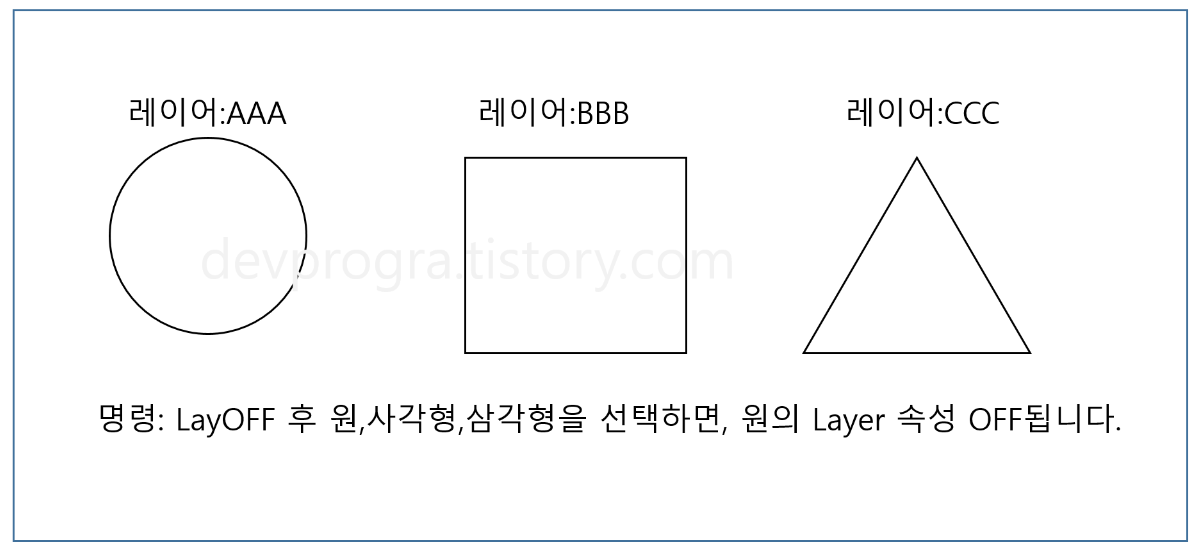

■ LAYOFF - 선택한 객체의 도면층을 끕니다.
찾기 선택한 객체의 도면층을 끄면 해당 객체가 보이지 않게 됩니다.
이 명령은 도면 작업 중 장애 없는 뷰가 필요하거나 참조선 등의 세부 사항을 플롯하지 않으려는 경우에 유용합니다.

■ LAYON - 도면의 모든 도면층을 켭니다.
찾기 이전에 껐던 도면층이 모두 다시 켜집니다.
도면층을 동결하지 않았다면 다시 켜진 도면층의 객체를 볼 수 있습니다.

■ LAYFRZ - 선택한 객체의 도면층을 동결합니다.
찾기 동결된 도면층의 객체는 보이지 않습니다.
큰 도면에서 필요 없는 도면층을 동결하면 표시 및 재생성을 포함한 작업 속도가 향상됩니다.

■ LAYTHW - 도면의 모든 도면층을 동결해제합니다.
LAYTHW 는 뷰포트의 도면층은 동결해제하지 않습니다.
뷰포트의 도면층을 동결해제하려면 VPLAYER 명령을 사용하십시오.

■ LAYLCK - 선택한 객체의 도면층을 잠급니다.
찾기 이 명령을 사용하여 도면층의 객체가 실수로 수정되는 일을 막을 수 있습니다.
LAYLOCKFADECTL 시스템 변수를 사용하여 잠긴 도면층의 객체 표시에 페이드를 적용할 수도 있습니다.
(LAYLOCKFADECTL - 잠긴 도면층의 객체에 대한 페이드 양을 조정합니다.
유형: 정수 저장 위치: 레지스트리 초기값: 50 찾기 잠긴 도면층의 객체를 페이드하여 잠기지 않은 도면층의 객체와 대비되도록 하고 도면의 시각적 복잡성을 줄입니다.)

■ LAYULK - 선택한 객체의 도면층을 잠금해제합니다.
찾기 잠긴 도면층의 객체 위에 커서를 올려놓으면 잠금 아이콘이 표시됩니다.
도면층 이름을 지정하지 않고 잠긴 도면층의 객체를 선택한 다음 해당 도면층을 잠금해제할 수 있습니다.
LAYULK 는 특정 객체 하나를 선택하라는 메시지를 표시하므로 -LAYER 명령을 사용하여 모든 도면층을 잠금해제할 수 있습니다.

■ LAYWALK -선택한 도면층의 객체를 표시하고 다른 모든 도면층의 객체는 숨깁니다.
찾기 LayerWalk 대화상자가 표시됩니다. 도면의 모든 도면층 리스트가 대화상자에 표시됩니다.
