AutoCAD파일 문서를 공유하기 위한 방법 들 중, PDF 처럼 이미지 형식으로 파일을 저장하여 공유하는 방식중에 하나인 PNG 이미지 저장하기가 있습니다.
PDF, PNG, JPEG 등이 이에 해당합니다.
1. 도면 파일을 열어줍니다. PLOT명령을 실행합니다.

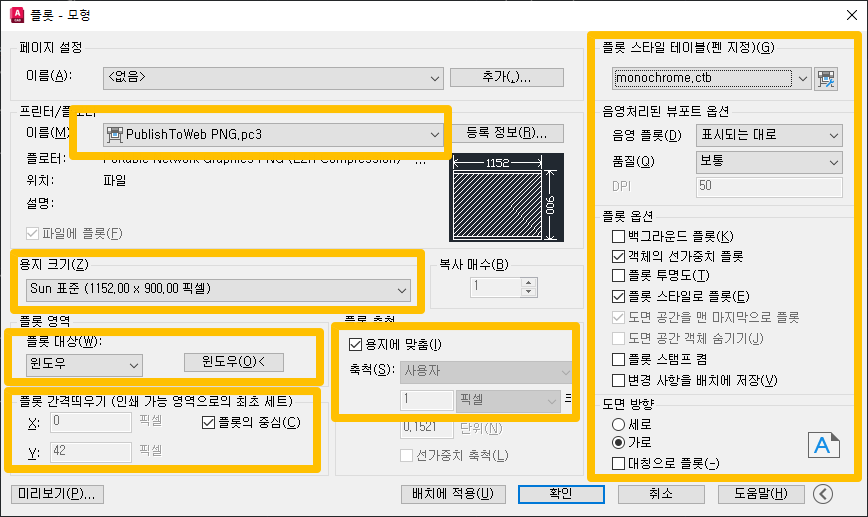

2. 프린터/플로터 설정 -> PNG로 출력
- 용지크기 설정
- 플롯대상 : 윈도우 -> 출력하고자하는 영역선택
- 플롯 간격띄우기 : 플롯의 중심
- 플롯축척 : 용지에 맛춤
- 플롯 스타일, 음영처리, 플롯옵션, 도면방향들을 적절히 선택하고 확인을 누릅니다.

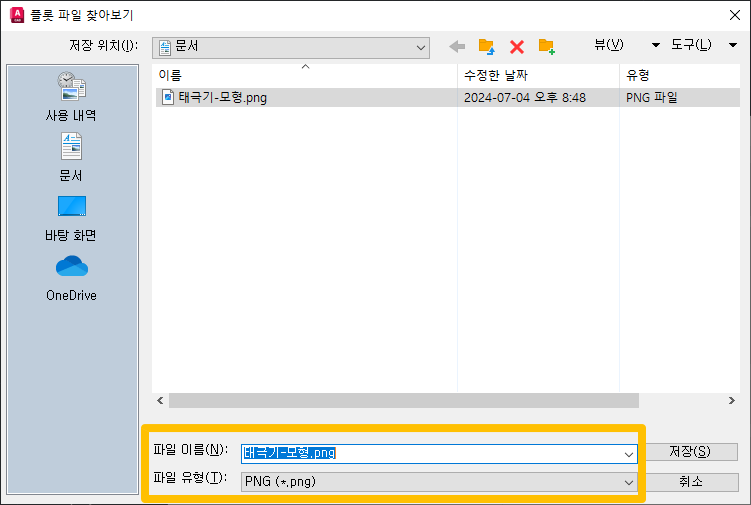

3. 원하는 폴더 위치에 원하는 이름을 입력합니다.

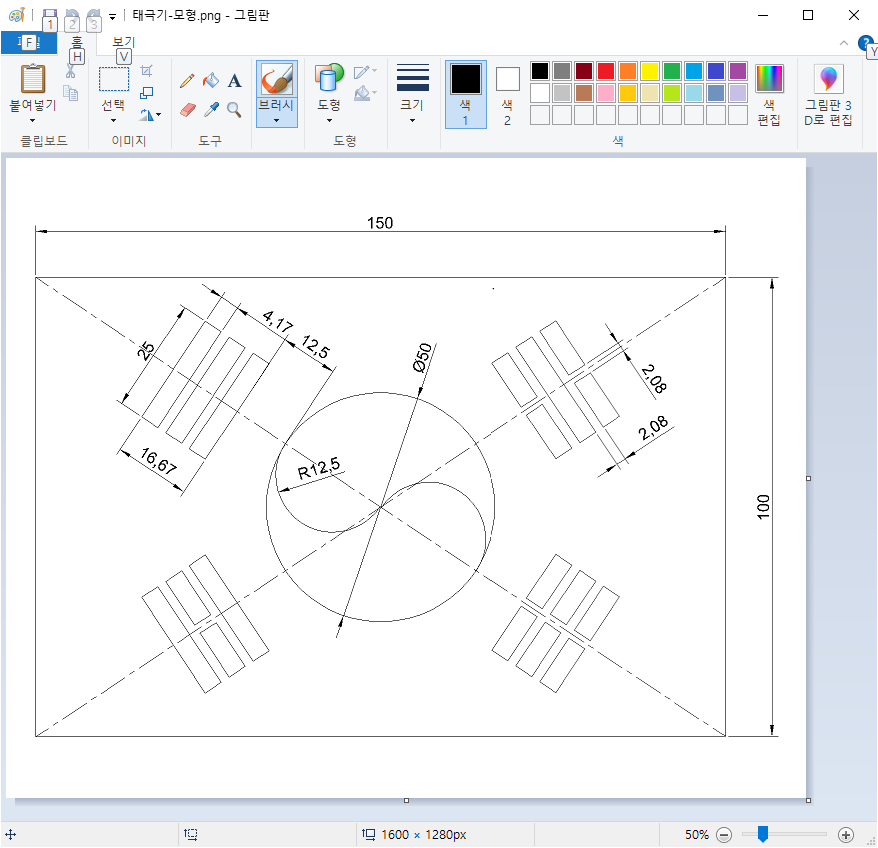

4. PNG로 출력이 완료된 파일을 그림판으로 본 화면입니다.
