엑셀 (Excel) 표 (Table)를 캐드 (AutoCAD)로 불러오기 (가져오기) 방법(추천) 1

엑셀 (Excel) 표 (Table)를 캐드 (AutoCAD)로 불러오기 (가져오기) 방법 1

목  차

1. 엑셀 표 작업

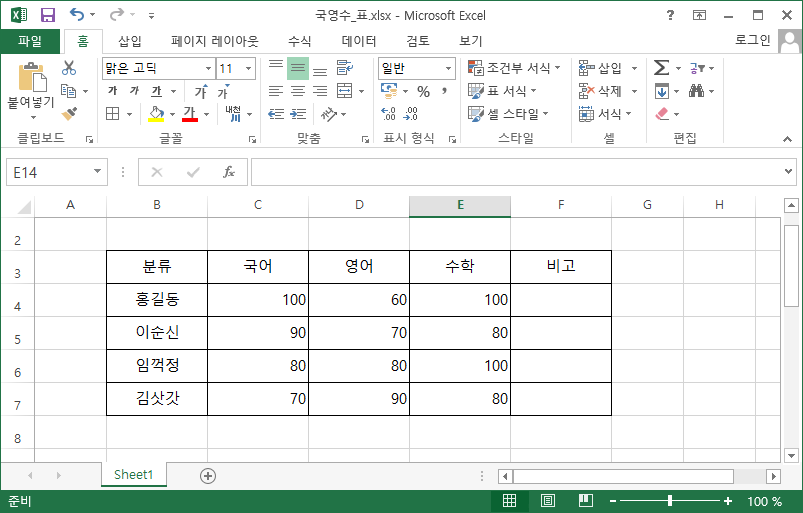

엑셀에서 성적표 (예시) 표를 작성하여 저장합니다.
성적표는 예시로 작성하였으며, 이름과 내용, 점수는 아무런 상관관계가 없습니다.



2. Table 명령

AutoCAD에서 Table이라는 명령이 있습니다.

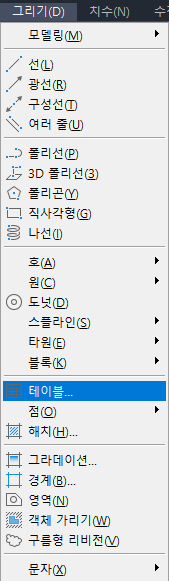

명령 실행 1 : 풀다운 메뉴를 이용 > 그리기 메뉴 > 테이블 명령을 실행합니다.  (아래의 이미지 참조)

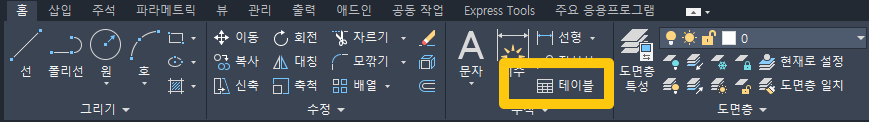

명령 실행 2 : 리본메뉴 > 홈 > 테이블 명령을 실행합니다. (아래의 이미지 참조)

명령 실행 3 : Command 창에서 table 명령 입력하여 직접 실행합니다.
Command : table

3. 테이블 명령에서 엑셀 선택

아래의 테이블 삽입 대화상자가 나타납니다.
가. 삽입 옵션에서 데이터 링크에서 (L)을 선택하고, 우측의 데이터 링크 선택 아이콘을 선택하여 엑셀 파일을 선택합니다.

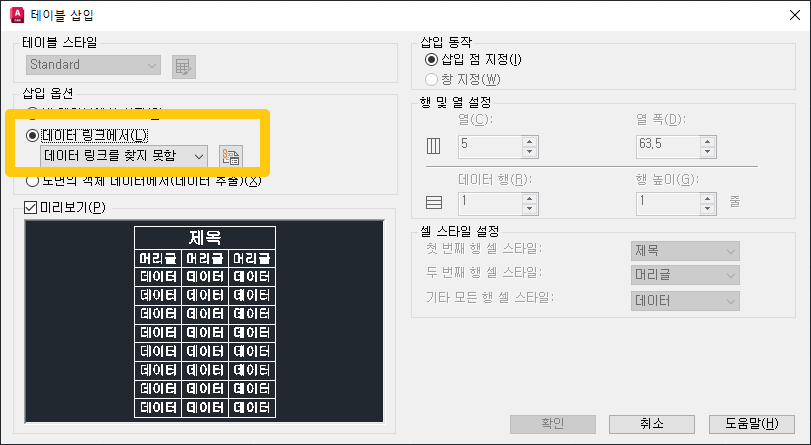

(테이블 삽입 대화상자)

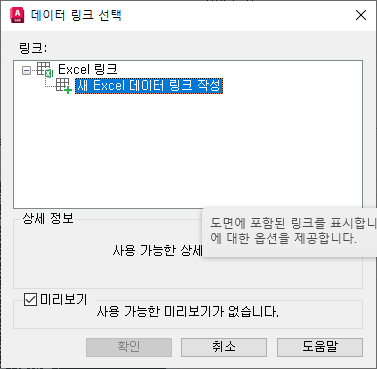

나. 데이터 링크 선택 대화상자에서 > 새 Excel 데이터 링크 작성 선택 후 엑셀 파일을 선택합니다.

데이터 링크 선택 대화상자

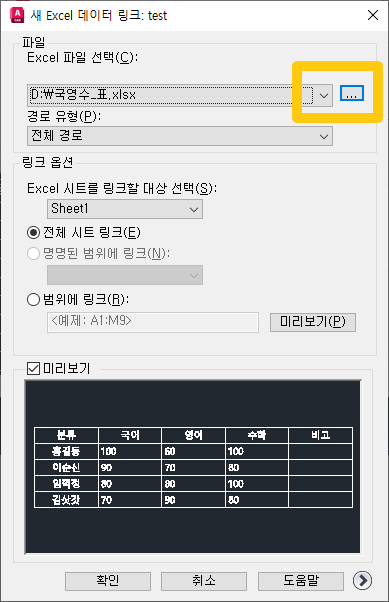

다. 새 Excel 데이터 링크 대화상자에서 Excel 파일 선택합니다.
     아래의 링크 옵션을 선택하여 시트를 선택하고, 미리보기로 확인합니다.

라. 새 Excel 데이터 링크 대화상자에서 확인 버튼, 데이터 링크 확인 대화상자에서 확인, 테이블 삽입 대화상자에서 확인을 눌러, 위치 지점, 크기를 지정하여 테이블을 작성합니다.

4. 작성된 테이블 확인 및 선택확인

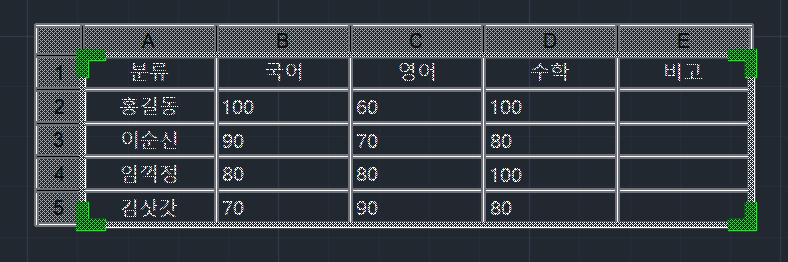

아래의 이미지는 테이블 (성적표 엑셀 파일)이 작성된 AutoCAD 화면이며, AutoCAD에서 선택 되었을 때, Table인 것을 확인 할 수 있게, 선택 캡쳐하였습니다.

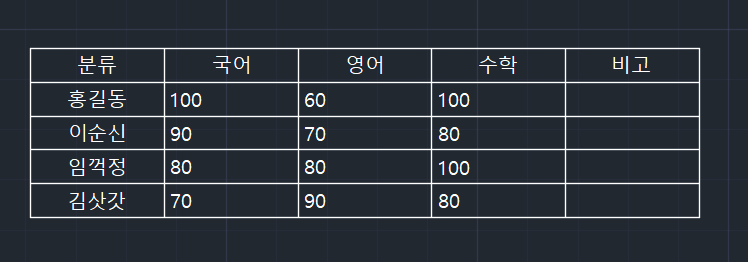

(완성된 엑셀파일 테이블 화면)

(완성된 엑셀표 테이블이 Table로 구성되어 있는 화면)

작성된 테이블을 이용하여 외부 데이터 링크 업데이트 및  테이블 길이, 너비 편집 등을 이용하여 다양하게 사용해 보시길 바랍니다.

5. 외부 데이터 링크 업데이트 (변경된 엑셀 파일 업데이트)

엑셀 파일의 수정 또는 변화가 있을 때에는 업데이트를 통하여, 엑셀 데이터를 변경할 수 있스빈다.

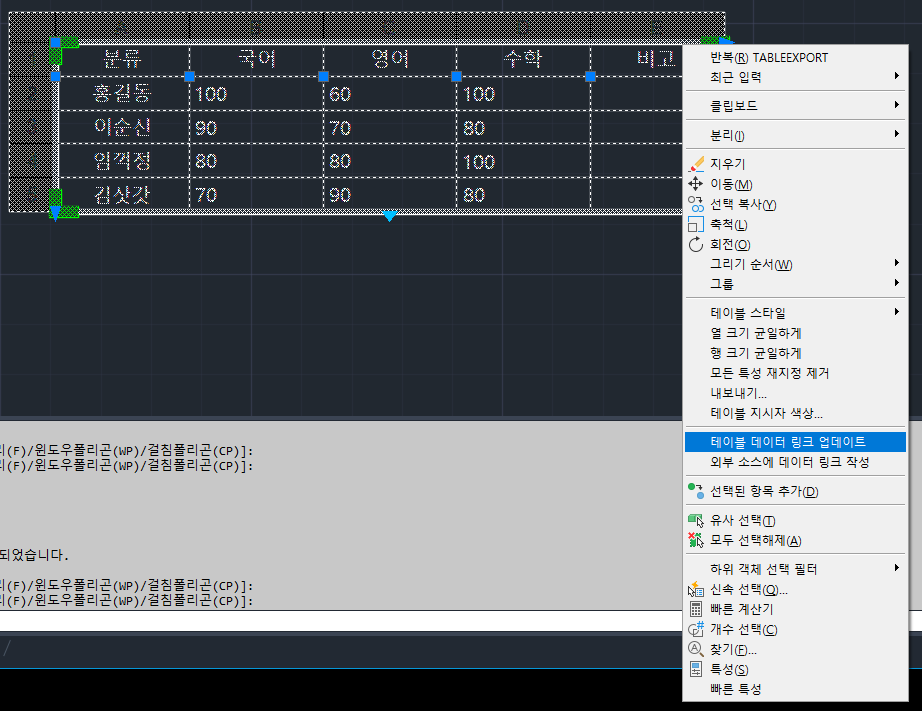

(테이블 데이터 링크 업데이트 사용 : 오른쪽 버튼을 이용하여, 아래와 이미지와 같이 테이블 데이터 링크 업데이트를 선택하여 업데이트를 진행합니다.

여러분의 편리한 엑셀 사용을 돕기 위하여 작성하였으며, 엑셀 파일 및 표를 AutoCAD에 삽입하는 방법이 여러가지가 있겠지만, 테이블을 이용하는 방법이 쉽고, 추후 변경된 엑셀파일 업데이트 등을 쉽게 처리할 수 있습니다.

여러분의 캐드 사용이 편리해 졌으면 합니다.
