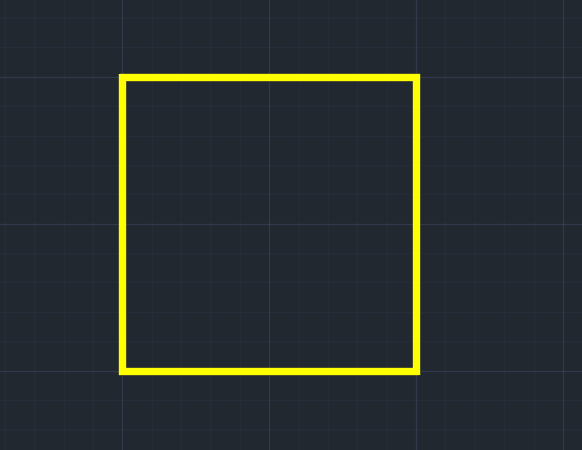

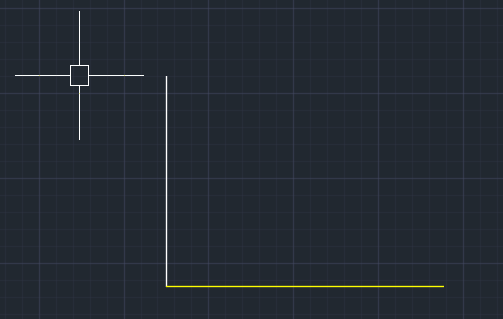

AutoCAD에서는 폴리선(Polyline)을 이용하여 다양한 기능과 프로그램에 응용할 수 있다. 폴리선을 작성하여 길이와 위치, 다음 포인트등을 활용하여 간격, 위치등 다양하게 활용할 수 있다. 메모장 및 텍스트 편집기에서 아래와 같이 작성하고 test.lsp파일을 만든다. AutoCAD를 실행하여 appload명령을 이용하여 해당 리습파일을 올린다. poly1 라는 명령을 Command 상에서 실행한다. 명령은 poly1을 사용자가 원하는 명령어 이름으로 변경하여 사용할 수 있다. 실행을 완료하면 zoom all을 이용하여 그려진 폴리선을 확인한다. 결과 : 폭이 있는 노란 폴리선을 확인한다. 응용 : 각 정보를 이용하여 변형해서 확인해 본다. (defun c:poly1() ;vertex list (..

산업군별 툴셋, 새로운 자동화, 인사이트 등 AutoCAD® 2024 소프트웨어의 최신 기능을 살펴보십시오. 스마트 블록 배치 : 지금까지 DWG 파일에서 같은 블록을 삽입한 위치를 기준으로 블록을 도면의 적절한 위치에 적절한 크기로 자동으로 배치할 수 있으므로 필요한 클릭 수가 줄어들고 프로세스의 시간이 단축됩니다. 대체 : 머신 러닝 기반의 제안, 최근에 사용한 블록, 수동 대체 블록 선택 기능을 통해 필요한 블록을 신속하게 찾고 하나 이상의 블록을 교체할 수 있습니다 활동 인사이트 DWG 파일에 포함된 다중 사용자 활동의 세부 정보를 통해 프로젝트 수명 주기 내내 데이터에 대한 연결을 유지할 수 있습니다. 관련 파일 변경 사항을 제공 받고 활동 기록을 통해 액세스하십시오. 활동 인사이트를 사용하면 ..

업무에만 신경을 쓰다보니, 새로운 버전의 기능들이 어떻게 되는지 잘 모르고 넘어가게 됩니다. 이전에는 레이어 관련 툴들을(AutoLisp이나 기타 유틸리티) 사용하셨을 거라 생각합니다. 이제는 정리하여 유틸을 이용하지말고, AutoCAD 고유 명령을 이용하여 보다 편한 업무를 하시길 바랍니다. 도움말에 있는 내용을 복사하였습니다. ▣ 레이어명령 정리 - Layer명령 LAYER - 도면층 및 도면층 특성 관리 LAYERCLOSE - 도면층 특성 관리자 닫기 LAYCUR - 선택한 객체의 도면층을 현재 도면층으로 변경합니다. LAYDEL - 도면층의 모든 객체를 삭제하고 도면층을 소거합니다. LAYERP - 도면층 설정값에 대해 최근에 변경된 사항을 취소합니다. LAYERPMODE - 도면층 설정에 대해 ..

지금부터 AutoLisp의 규칙을 알아보도록 합니다.1. 숫자정수와 실수로 나뉜다.정수는 1,2,3,4,5….. 실수는 1.2345 등정수는 32bit범위를 갖는다. ( -2147483648 ~ +21474883647)(참고, 일부의 정수는 -32768 ~ +32767의 16Bit 범위) 2. 문자열Lisp에서는 사용자에게 전달을 하거나 데이터값으로 문자열을 사용한다.“” 을 이용하여 표현하며 다음과 같이 사용한다.예) “ABC” “홍길동”문자열은 대소문자를 구분하지 않는다.다만, 사용자에게 보여질 Prompt는 문자열 그대로를 보여주며, 변수와 상수는 구분하지 않는다. 3. () 괄호AutoLisp은 반드시 괄호를 통하여 정의 시작부터 끝까지 표현한다.표현식 : (함수 변수1 값1 변수2 값2 . . ..

DWG 비교 기능을 사용하여 두 개의 도면을 비교합니다. 색상 및 구름형 리비전을 사용하여 차이를 나타냅니다. ​ 아주 간단한 설명입니다. ​ 1. DWG비교 선택합니다. (명령 : Compare) ​ 또는 ​ 2. DWG 비교 대화상자에서 두개의 다른 도면을 선택합니다. ​ 3. 비교를 실행하면 아래와 같이 비교하여 Cloud로 표시하여 하이라이트 되어 보여집니다.

길이를 구하는 Lisp입니다. Pline, Line, arc, circle 모두 가능합니다. (defun c:getlength() (vl-load-com) (setq x_object (entsel)) (setq x_object (vlax-Ename->Vla-Object (car x_object))) (setq x_length (vlax-curve-getdistatparam x_object (vlax-curve-getendparam x_object ))) (princ (rtos x_length))(alert (strcat "길이 = " (rtos x_length)))(princ) ) 결과: 명령: GETLENGTH 객체 선택: 1695.5227

AutoCAD 치수변수를 간단하게 정리한 것입니다. 한번씩 해 보심이 괜찮을 듯 합니다. 물론, DDim으로 설정하시면 되지만.... Lisp이나 ARX를 사용하시는 분은 DDim으로는 안되고, 변수를 이용하셔야 합니다. 참고하세요.. ^^

AutoCAD 웹 및 모바일에 저장 이제 인터넷 액세스가 지원되는 전 세계의 모든 원격 위치 및 모든 장치(데스크톱, 웹 또는 모바일)를 통해 Autodesk 웹 및 모바일로 온라인에서 도면을 열고 저장할 수 있습니다. 새 명령인 웹 및 모바일에 저장 및 웹 및 모바일에서 열기로 온라인에서 도면 파일에 액세스합니다. AutoCAD에서 프롬프트가 표시되어 앱을 설치한 후에는 모든 인터넷 연결 장치(예: 현장에 있을 경우 타블렛 또는 원격 위치의 데스크톱 컴퓨터)에서 보기 및 편집 작업을 위해 도면에 액세스할 수 있게 됩니다. AutoCAD 멤버쉽을 구매하면 웹 및 모바일 장치에서 편집 기능을 사용할 수 있습니다. 이 기능은 64비트 시스템에서만 사용할 수 있습니다. 기본 명령: OPENFROMWEBMOBI..

작업표시줄에 표시된 상태 시스템변수 : TaskBar 값 : 1 => 윈도우 테스크바에 열린도면이 개별항목으로 표시된다.. 0 => 윈도우 테스크바에 하나의 AutoCAD 항목만 표시된다..

AutoCAD Dwg는 열기 및 저장 등의 대화상자에서 썸네일 미리보기 할 수 있습니다. 그런데, 미리보기가 안되는 경우는 다음의 시스템변수를 1값으로 변경하여 저장하면 썸네일이 저장됩니다. 서드파티 프로그램들 중에 썸네일이 없는 Dwg를 선택하면 오류나는 프로그램도 종종 있습니다. 시스템 변수 : RASTERPREVIEW 0 : 미리보기 이미지가 작성되지 않습니다. 1 : 미리보기 이미지가 작성됩니다.
