캐드 블록(Block) 삭제 퍼지 기능(Purge), 블록 이름 바꾸기 (Rename)

캐드 블록삭제 퍼지 기능, 블록 이름 바꾸기에 대해 알아보겠습니다.
도면을 작성하다보면, 도면에 사용되는 블록(Block)이 많아지는 경우가 존재합니다.
또한, 다른 도면(Dwg)을 복사해서 사용하는 경우도 많이 존재합니다.
이 때, 중복된 블록이 있거나, 이름을 관리하기가 힘들면 참으로 난처하죠?
그래서, 블럭삭제 Purge 기능, 이름 변경(Rename)에 대해 알아보겠습니다.

목  차

블록 삭제 (Purge 퍼지 기능)

블록(Block)을 사용하다 보면, 블록을 만들고, 다른 도면을 사용하게 되면, 많은 블록(Block)들이 사용되어 무수히 많은 블록들이 생성되고, 관리를 해야합니다.
이때, 불필요한 블록(Block) 목록 및 블록을 삭제하고 싶을 때가 많이 있습니다.
Purge 명령을 이용하여 블록, 레이어, 선종류 등을 삭제 또는 제외할 수 있습니다.
다음은 Purge (소거) 명령 대화상자이며, 소거할 블록명은 도면에서 삭제되어야 목록에 나타납니다.

블록 목록에서 "aaa"를 선택하고, 선택한 항목 소거 또는 모두 소거 버튼을 클릭하여 블록을 소거합니다.
삭제되지 않는 블록은 리스트에 나타나지 않으므로 주의하시길 바랍니다.



블록 이름 변경 (Rename)

블록(Block)을 사용하다 보면, 최초 블록이름을 잘 못 명명하거나 변경하고자 할때가 종종 있습니다.
몇개의 블록만 사용하려 했는데, 갑자기 많아지면 당황스럽죠?
그래서 Rename이라는 명령이 존재합니다.
Rename은 아래의 명명된 객체 (UCS, 도면층, 블록 등)의 이름 등을 변경하고자 할 때 쓰입니다.

새롭게 만들고 다시 삽입할 이유가 없습니다.

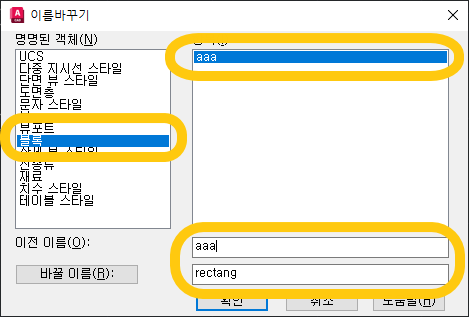

명명된 객체 모곩에서 블록을 선택하면, 우측 항목에 블록이름들이 나타납니다.
이 때, aaa(기존 블록 이름)를 선택하고 그 아래에 retang(새롭게 변경할 블록 이름) 이라고 입력 후 왼쪽 바꿀 이름(R)의 버튼을 클릭해서 변경해 줍니다.
그러면, aaa 이름이 rectang으로 변경되고, 도면의 모든 aaa 블록이 rectang 블록의 이름으로 변경됩니다.
도면사에는 변화가 없어보입니다. 이름만 변경되었으니 말이죠.



블록(Block) 과 레이어 등을 하나씩 연습해 보세요.
도면의 관리가 더욱 편해 집니다.
