오토캐드 블록(Block) 만들기, 삽입하기 (INSERT), 사용법

오토캐드 (AutoCAD)에서 블록(Block)은 많이 쓰이는 명령이고, 블록을 모르면 도면을 치는데 어려움이 많습니다.
블록(Block) 을 만들고, 삽입하는 방법에 대해 알아보겠습니다.

목  차



블록(Block) 만들기 (생성하기)

명령 : block <enter>

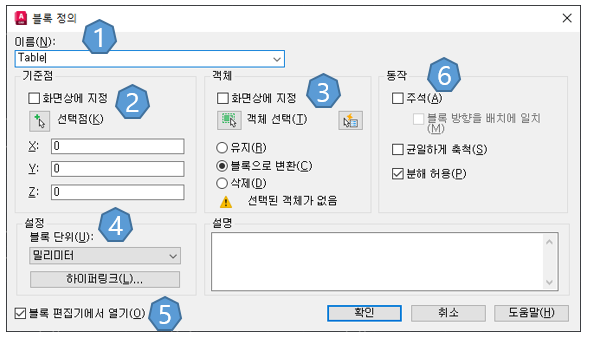

위의 이미지는 블록(Block) 대화상자입니다.
1. 이름
- 블럭을 구분하고 관리할 블럭(Block)의 이름을 지정합니다.
- 블럭의 분야, 특성을 고려하여 사용할 떄 편리하도록 이름을 지정하시면 됩니다.
- 중복된 이름은 사용이 불가능합니다.

2. 기준점
- 화면상에 지정 : 선택 점을 이용하여 기준점 (삽입할 때 삽입점)을 지정합니다.
- X,Y,Z 좌표 : 선택 점을 이용하지 않고, 좌표를 입력하여 기준점을 지정합니다.
                (좌표를 알고 있어야 하며, 잘 사용하지 않습니다.)

3. 객체
- 블록(Block)을 만들 객체를 선택합니다.
- 객체 선택 버튼을 눌러 블록이 될 객체를 선택하거나 블럭을 만들때 화면상에서 선택합니다.
- 신속선택 : 객체의 특성 (색상, 도면층 등)을 고려하여 신속선택이 가능합니다.

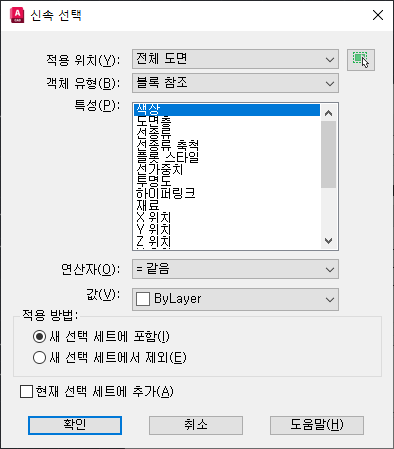

(신속선택 대화상자)

- 유지(R) : 블록(Block)을 만들고, 만든 객체를 블록으로 변환하지 않고, 원래 객체로 유지
- 블록으로 변환(C) : 선택한 객체들을 만든 블록(Block)으로 변환합니다.
- 삭제(D) : 선택한 객체들을 블록을 만들고 삭제합니다.

4. 동작
- 주석 : 블록이 주석임을 지정합니다. 지정된 블록은 주석 축척 스케일의 설정에 따라 달라집니다
- 균일하게 축척 : 도면 공간 뷰포트의 블록 참조 방향이 배치의 방향과 일치하도록 지정합니다
- 분해 허용 : 블록(Block)을 추후에 분해할 수 있는지 가능여부를 선택합니다.

5. 블록 편집기에서 열기
- 블록(Block)을 만들고, 블록 편집기로 이동합니다.

6. 설정
- 블록 단위 : 사용하는 단위 (규격)을 선택합니다. 밀리미터, 인치 등을 선택할 수 있습니다.



블럭(Block) 삽입하기 (INSERT)

현재 도면에서 만든 블록(Block)이나 다른 도면의 Block을 가져와서 삽입합니다.
INSERT 명령이 팔레트 형식으로 변경되었습니다.

명령 : insert 또는 i (단축키) <enter>

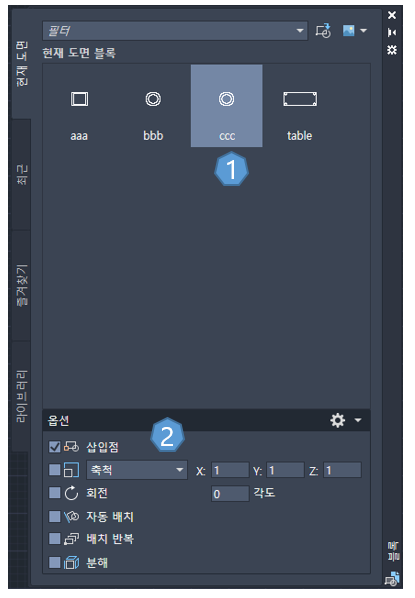

1. 블록(Block)의 목록이 나열 됩니다. 현재 도면에 있는 블록들의 목록이 나타납니다.
2. 옵션
– 삽입점 : 체크하면 좌표 입력이 가능하고, 하지 않으면 삽입시 마우스로 입력합니다.
– 축척 : 체크하면 블록의 스케일을 지정할 수 있습니다. (X, Y, Z), 하지 않으면 입력합니다.
– 회전 : 블록의 회전각을 입력하거나, 삽입시 회전각을 입력할 수 있습니다.
– 자동배치 : 삽입된 블록의 자동배치 (이전에 삽입된 것을 감지하여 자동으로 배치 함)

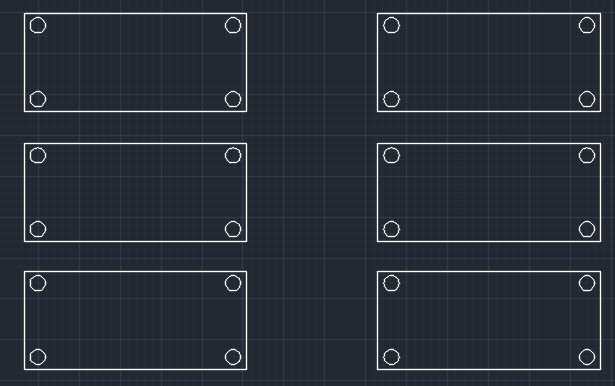

– 배치 반복 : 블록을 삽입할 때, 멀티 (다중)으로 삽입할 수 있습니다.
– 분해 : 블록을 삽입하면서, 블록을 분해합니다.
