[AutoCAD] 오토캐드 2025 새로운 기능, 업데이트 소개

AutoCAD 2025 릴리즈의 새로운 기능 및 주요 개선사항에 대해 소개를 하도록 하겠습니다.

새로운 기능에 대한 사용방법은 추후 게시물로 추가하여 제공할 예정입니다.
앞으로 2025 새로운 기능에 대해 많은 관심 부탁드립니다.

목  차

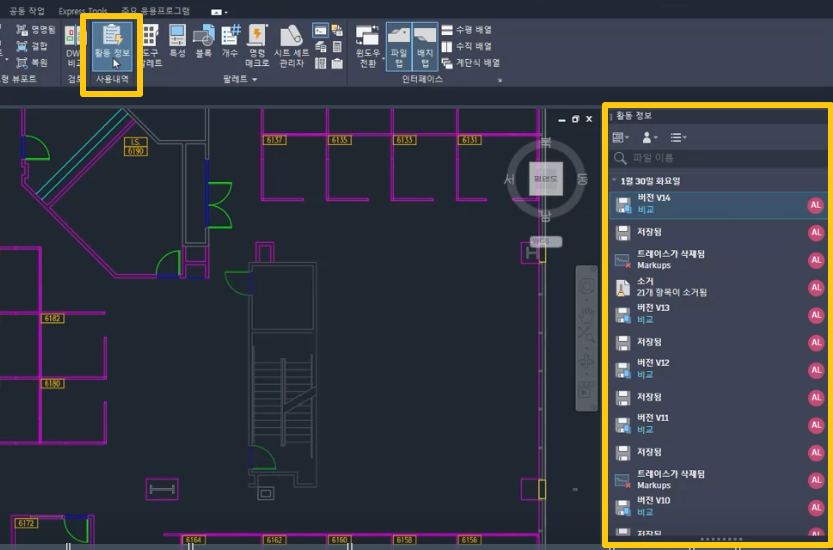

활동정보

팔레트에 새로 고침 버튼과 향상된 검색 기능이 새로 추가되었습니다. 이제 외부 참조가 팔레트에 링크되고 공유 활동도 팔레트에 나타납니다.

활동 유형, 사용자 및 날짜별로 활동을 기록하여 도면 사용내역을 확인할 수 있습니다.

AutoCAD 2024에서 처음 도입된 활동 정보는 이제 더 많은 유형의 활동을 기록하고 새로운 활동 특성 패널에서 자세한 정보를 제공합니다.

또한 파일을 열지 않고도 도면의 활동을 볼 수 있습니다. 시작 탭에서 최근 항목을 클릭하고 도면을 선택합니다. 그런 다음 수직 줄임표를 클릭하고 활동 정보 보기를 선택하여 고정된 팔레트에서 도면의 활동을 확인합니다

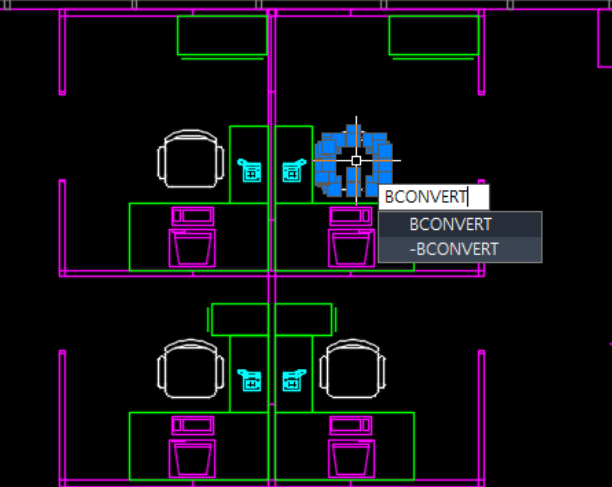

스마트 블록 (검색 및 변환)

AutoCAD 2025는 설계 프로세스를 간소화하는 스마트 블록 솔루션을 더 많이 제공합니다.

2025에서는 선택한 형상의 여러 인스턴스를 블록으로 쉽게 변환할 수 있습니다.

변환할 형상을 선택하면 오토캐드에서 동일한 형상의 모든 인스턴스를 찾아 강조표시를 합니다.

원본 객체 또는 선택한 인스턴스를 새 블록으로 변환할 수 있습니다. 변환 대화상자에서 블록 이름 및 삽입점을 지정하여 새 블록을 정의합니다. 기본적으로 삽입점은 선택한 형상의 중심으로 설정됩니다.

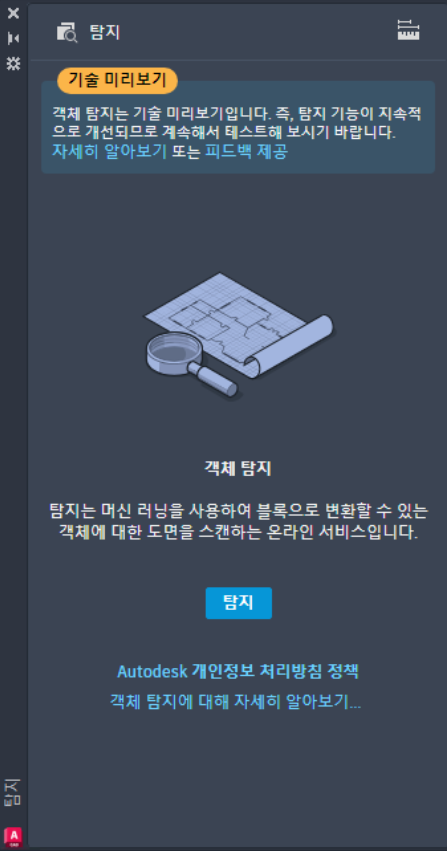

스마트 블록 (객체 탐지 기술 미리보기)

AutoCAD 2025에는 머신 러닝을 사용하여 블록으로 변환할 수 있는 객체에 대한 도면을 스캔하는 기술 미리보기가 포함되어 있습니다

객체 탐지를 시작하면 도면의 형상이 인식을 위해 AutoCAD 머신 러닝 서비스로 전송됩니다. 서비스에서 도면을 분석하면 블록으로 변환할 수 있는 객체가 탐지되는 경우 팔레트에서 이를 알려줍니다. 식별된 인스턴스를 더 검사하고 평가하려면 객체 검토를 클릭합니다.

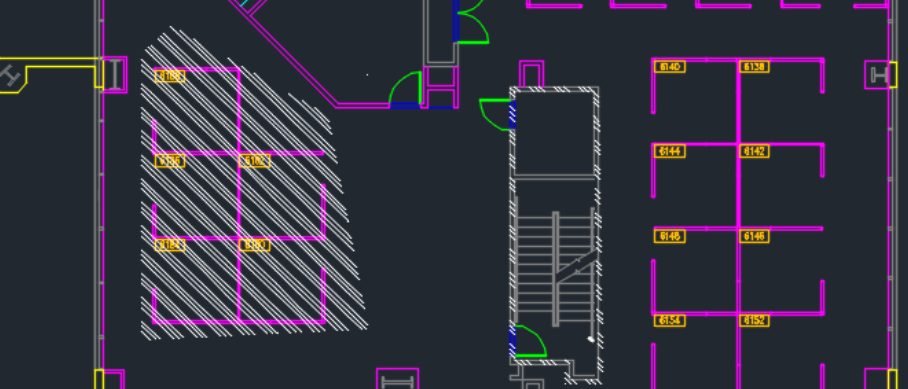

해치 개선 사항

HATCH 명령을 사용하면 기존 경계 형상 없이 편리하게 해치를 그릴 수 있습니다.

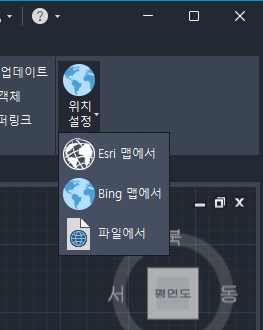

Esri 맵

도면에 지리적 위치 정보를 지정하는 데 사용할 수 있는 5개의 새 Esri 맵이 있습니다.
이제 5가지 추가 유형의 Esri 맵을 사용하여 도면 파일에 지리적 위치 정보를 지정할 수 있습니다.
열려면 삽입 탭 > 위치 패널 > 위치 설정 > Esri 맵에서를 클릭합니다

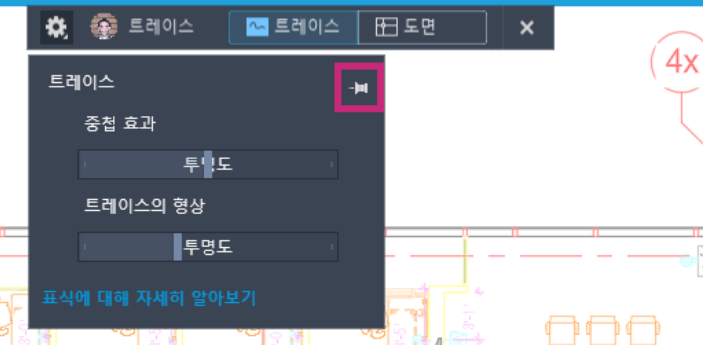

트레이스를 업데이트

트레이스를 업데이트하면 도면 편집 모드에 있는 동안 향상된 도구막대 및 외부 참조 편집이 포함됩니다.
드롭다운 메뉴를 고정하여 커서를 옮긴 후에도 계속 표시되도록 할 수 있습니다. 팔레트와 마찬가지로 드롭다운을 새 위치로 끌 수도 있습니다.

표식 가져오기 및 마크업 지원

표식 가져오기 및 마크업 지원이 지속적으로 향상되어, 표식 파일의 도면 리비전을 도면으로 보다 쉽게 가져올 수 있습니다.

외부 참조에 마크업 지원을 적용할 수 있으며, 마크업 지원을 사용하여 구름형 리비전을 삽입, 직사각형, 폴리곤으로 삽입하도록 선택할 수 있습니다.



오토캐드 2025의 새로운 기능 및 명령은 좀 더 자세한 내용으로 알아보도록 하겠습니다.
