오토캐드 기능키(Function Key)에 대해 알아보도록 하겠습니다.
키보드의 기능키를 활용하여 많이 사용하는 기능들을 단축키로 사용하고 있습니다.
F1 ~ F12 키는 미리 정의된 단축키를 활용하여, 캐드 작업에 빠른 속도로 설정을 할 수 있게 하였습니다.
| 기능키 | 명령 | 설명 |
| F1 | Help | 오토캐드의 도움말을 표시 |
| F2 | Text Window | 명령 윈도우 (사용 내역 확장 윈도우) |
| F3 | Osnap | 객체 스냅 켜기 / 끄기 |
| F4 | 3D Osnap | 3D용 추가 객체 스냅 켜기 / 끄기 |
| F5 | Isoplane | 등각투영 (3D처럼 보이는 2D 도면) 켜기 / 끄기 |
| F6 | Dynamic UCS | 동적 UCS 켜기 / 끄기 |
| F7 | Grid | 그리드 켜기 / 끄기 |
| F8 | Ortho | 직교 모드 켜기 / 끄기 |
| F9 | Snap | 스냅 켜기 / 끄기 (스냅 간격으로 이동) |
| F10 | Polar | 극좌표 추적 켜기 / 끄기 |
| F11 | Osnap Tracking | 객체 스냅 추적 켜기 / 끄기 |
| F12 | Dynamic Input | 동적 입력 켜기 / 끄기 (탭키 활용) |
목 차
F1 (도움말)
오토캐드의 명령 및 기능에 대한 도움말을 웹사이트 연결합니다.
인터넷이 연결되어 있지 않으면 도움말을 확인할 수 없습니다.

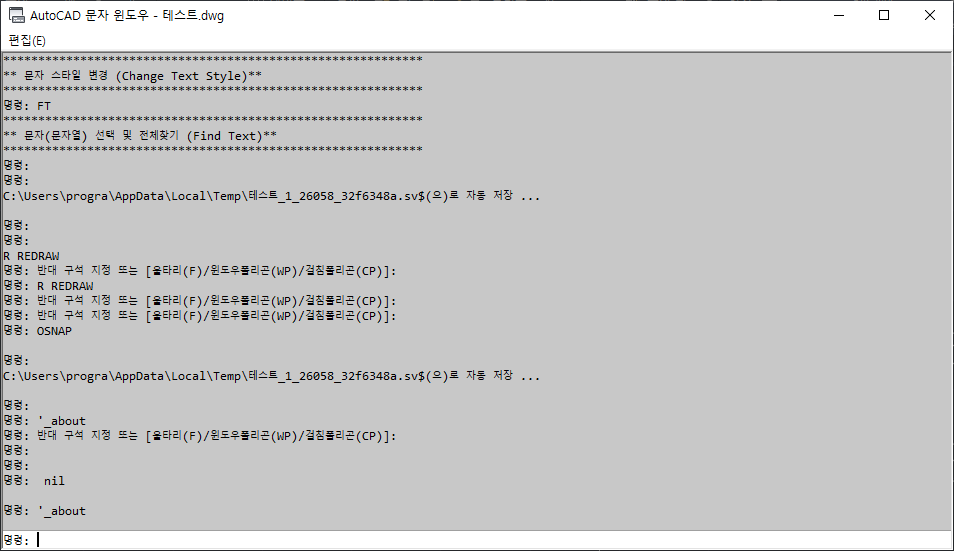

F2 (명령 윈도우)
커멘드 라인을 확장한 윈도우로 사용한 명령 내역이나 조회 내역을 볼 수 있습니다.

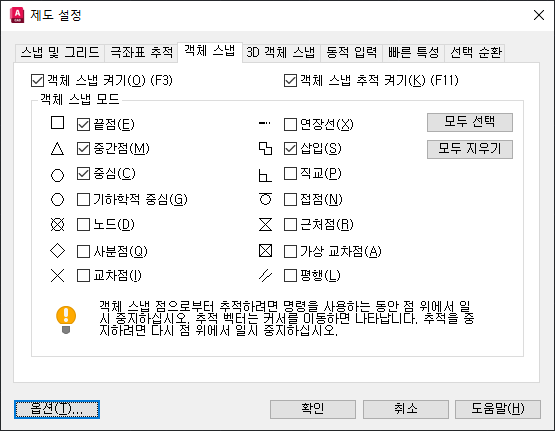

F3 (객체 스냅)
객체 스냅을 켜기 / 끄기 할 수 있습니다.
객체 스냅은 객체의 특정 위치를 오토캐드가 직접 잡아주는 역할을 합니다.
오토캐드 OSnap 객체 스냅
오토캐드 OSnap은 객체 스냅으로 Object Snap을 의미하며, 객체의 특정 위치 지점을 잡아주는 기능입니다.오토캐드 화면은 단지 데이터를 보여주는 가상화면이므로 마우스로 직접 특정점을 잡기는
devprogra.tistory.com
F4 (3D 객체 스냅)
3D 객체에 객체 스냅을 켜기 / 끄기 할 수 있습니다.
오토캐드 3D 명령을 배울 때, 다시 설명하도록 하겠습니다.

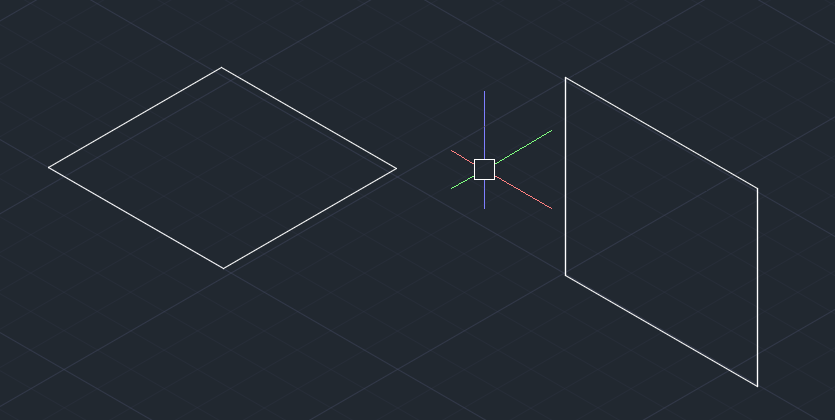

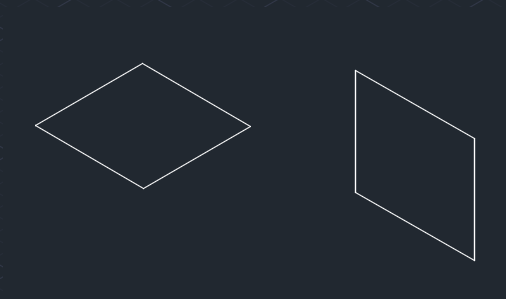

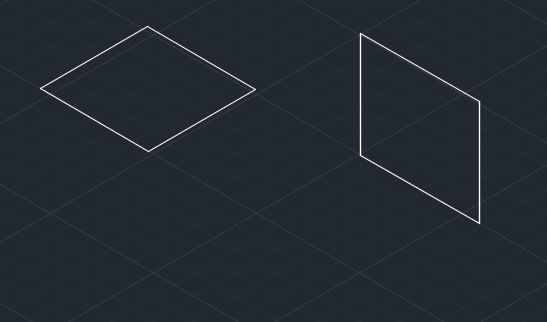

F5 (등각투영)
등각투영은 2D를 3D처럼 등각투시하여 그리는 방식입니다.
예를 들어 2D에서 3D 처럼, 3차원 평면도 및 우측면도, 3D View형식으로 도면을 그리는 도면형태를 말하며, 3차원 도면을 쉽게 2D 도면 형식으로 그리는 방식입니다.
F6 (동적 UCS)
3차원에서 원하는 면을 기준으로 작업할 수 있게, UCS를 설정하여 사용하는 방식입니다.
3차원 명령을 배워볼 때 알아보도록 하겠습니다.
F7 (그리드)
오토캐드 화면을 격자 모드를 켜기/끄기 할 수 있습니다.
일반 모눈용지처럼, 오토캐드 화면에 격자무늬를 표시하여, 도면을 쉽게 그릴 수 있도록 합니다.
명령 : grid <enter>
도면에서 그리드의 간격을 지정하여, 격자의 간격을 지정할 수 있습니다.

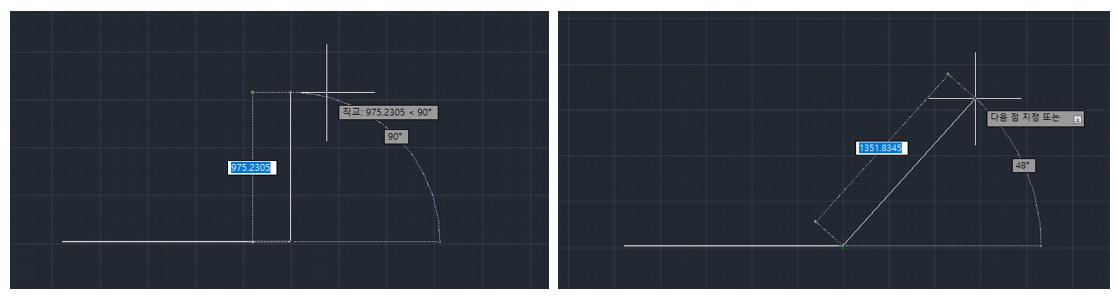

F8 (직교)
도면에서 직각의 선분을 그릴 때 사용하며, 직교 모드일 떄는 직각 선분을 꺼져 있을 경우 자유롭게 선분을 그릴 수 있습니다.
F9 (스냅)
객체 스냅은 객체의 특정 위치를 잡아주지만, 스냅은 도면상에서 Snap으로 지정한 간격으로 마우스가 제어되어 이동하게 됩니다.
예를 들어 Snap에서 10mm로 지정하게 되면, 화면상에서는 10mm씩 이동하게 되므로 2칸을 이동하면 20mm가 되는 형식입니다.
스냅은 F9 또는 Snap 명령으로 켜기 / 끄기 / 간격등을 지정할 수 있습니다.

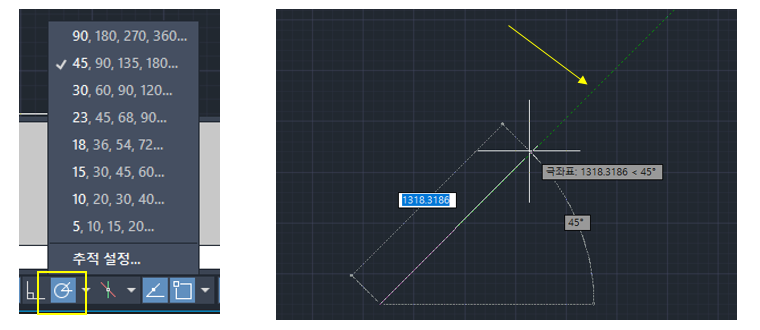

F10 (극좌표)
극좌표는 설정한 각도 형식으로 추적하듯이 해당 각도가 가까워지면 아래의 화살표처럼 초록색으로 추적선이 나타나며 각도가 지정한 각도 (즉, 아래에서는 45, 90, 135, 180 지정)로 표시되며, 도면작도를 유도해 주는 기능입니다.
그리드, 스냅 등 같이 이용하면 편리하게 사용할 수 있으며, 고수님들은 잘 안쓰시더라구요.
F10으로 켜기 / 끄기 하면서 사용하시면 될 듯 합니다.

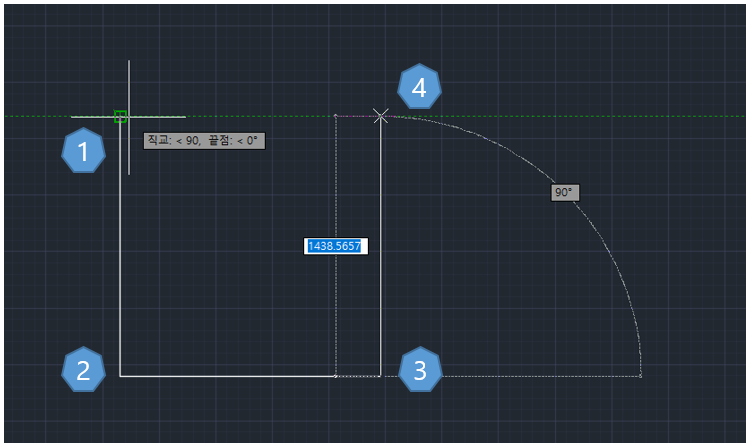

F11 (객체 스냅)
객체 스냅을 추적하는 기능으로 가상의 초록색 선이 수평 / 수직 임을 알수 있게 아래의 이미지에서 확인할 수 있습니다.
예를 들어, 사각형을 그려야 할 때, 1, 2, 3,을 그리고 4를 그려야 할 때, 1과 수평이 되게 하려면 4점을 찍기전에 1 위치와 맞춰 마우스를 이동하면, 초록색 추적선이 나타나서 4점의 높이를 쉽게 알 수 있습니다.
그러나, 대부분은 치수에 의해 도면을 그리므로 그렇게 많이 사용하지는 않습니다.

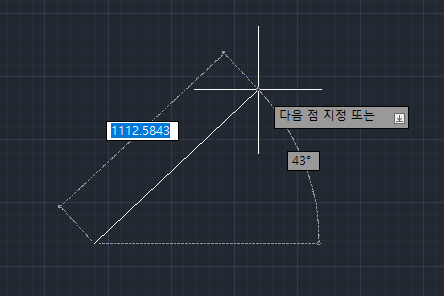

F12 (동적 입력)
동적 입력 켜기 / 끄기는 아래의 이미지처럼 입력정보 (길이, 각도 등)을 표시해주는 기능입니다.
Dynmode 명령으로 더 자세한 내용을 확인해 보세요.
오토캐드 (AutoCAD)에서 동적 입력 기능 켜기/끄기(DynMode) - 마우스 따라다니는 좌표 없애기
오토캐드 (AutoCAD)에서 동적 입력 기능 켜기/끄기 - 마우스 따라다니는 좌표 켜기/끄기 입니다.
www.cad79.com
