오토캐드 템플릿(Template)란? 편리성, 활용도, 도면표준화, 사용방법

오토캐드(AutoCAD)를 사용하다보면 템플릿(Template)이란 것이 있습니다.
새로운 도면의 설정환경을 보다 효율적이고, 간편하게 활용할 수 있는 방법입니다.
쉽게 이야기하면, 우리 회사만의 도면환경 표준화(레이어, 단위, 문자스타일 등)을 만들어 사용할 수 있습니다.
또한, 여러 작업자가 도면 작업을 하여도 통일된 표준화된 최적화 도면을 만들 수 있습니다.

목  차

템플릿이란

오토캐드 템플릿(Template)은 .dwt 형식의 도면 서식파일로 자주 사용하는 기본 설정값들을 저장해둔 파일입니다.
즉, 새 도면을 만들 때마다 매번 레이어, 선 종류, 치수 스타일 등을 설정하지 않아도 미리 세팅된 도면을 바로 시작할 수 있게 해주는 파일입니다.

✔️ 포함되는 요소 예시:

• 레이어 구조 및 색상 (Layer)
• 선 종류 (실선, 점선, 중심선 등) (Linetype)
• 치수 및 텍스트 스타일 (Dim Style)
• 자주 쓰는 블록 (문자, 심볼 등) (Block, Insert)
• 출력 및 플롯 설정 (Plot Style)
• 단위(mm, cm, inch 등) Units
• 기타 필요한 도면 설정

템플릿의 사용 효과

🔹 시간 절약 : 반복되는 설정을 생략하고 바로 작업 시작 가능
🔹 일관성 유지 : 도면 스타일과 규칙을 통일 가능
🔹 오류 감소 : 설정 누락, 실수 방지
🔹 도면 품질 향상 : 규칙적인 도면요소를 통하여 관리가 편리함
🔹 협업 최적화 : 여러 명이 작업할 때 같은 기준 사용
🔹 초보자도 쉽게 동일한 기준 도면 생성 및 관리 가능
🔹 표준화된 보고서 및 문서 생산가능



템플릿의 활용도

템플릿은 다양한 분야에서 맞춤 활용 가능합니다.

• 건축 설계: 벽체, 치수, 창호 스타일 포함
• 기계 도면: 부품, 나사, 치수 규격 등 포함
• 전기 설계: 전선, 배선, 스위치 등 구성요소 포함
• 회사 표준 도면: 모든 팀원이 같은 스타일 사용

프로젝트 성격에 맞게 여러개의 템플릿을 만들어 사용하면 훨씬 효율적으로 사용할 수 있습니다.

템플릿 사용방법

가.  템플릿 만들기
1. 새로운 도면 열기 (New) 로 새로운 도면 열기합니다.
2. 필요요소 (레이어, 치수 스타일, 문자스타일, 블록 등)을 설정합니다.

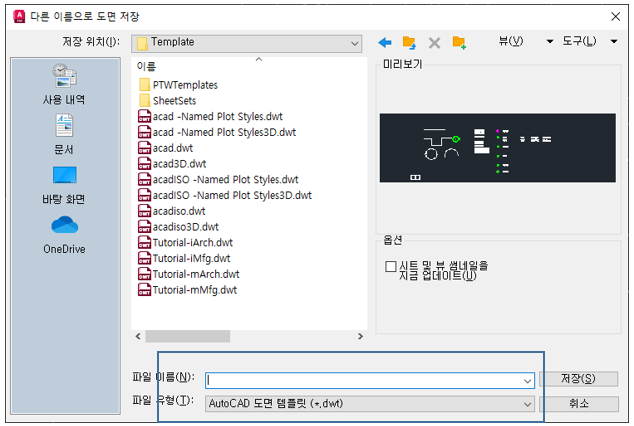

3. 템플릿 저장 ->SaveAs 후 파일유형 (AutoCAD 도면 템플릿 (*.dwt) 선택 후 이름지정 저장합니다.



나. 템플릿 사용하기

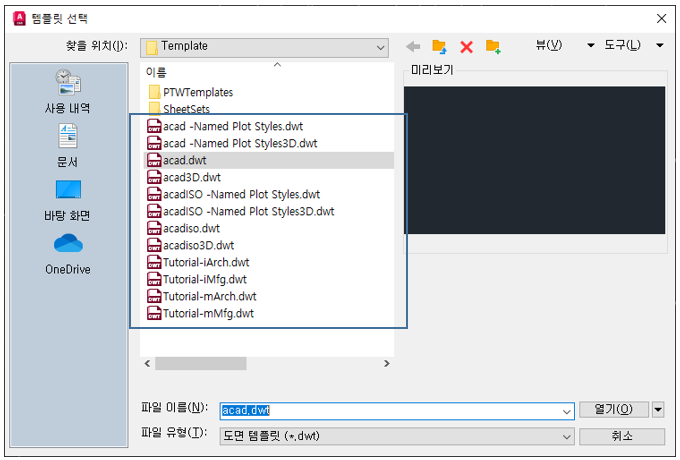

1. 새로운 도면(New)에서 여러개의 템플릿 중에 도면 프로젝트에 맞는 템플릿 선택합니다.

2. 도면을 열면, 템플릿에서 지정한 도면 설정값등을 확인하여, 사용할 수 있습니다.

템플릿(Template) 파일은 계속적으로 열어서 추가 및 삭제하여 관리할 수 있습니다.

또한, 팀원들끼지 공유하여 사용하면, 전달 사항이나 변경된 설정값들을 쉽게 공유할 수 있습니다.
