AutoCAD, 캐드를 공부합니다.

AutoCAD (오토캐드)를 도면작성 후 업체 및 AutoCAD가 설치되지 않는 경우, 도면을 확인하고자 할때, 주로 PDF 문서로 변환하여 전달하는 방식을 많이 사용합니다.■ ExportPDF (PDF내보내기)1. PDF로 저장할 도면을 불러옵니다.2. ExportPDF 명령3. 대화상자 > 옵션 및 출력조정 선택4. 내보내기 (윈도우) 설정 > 윈도우 영역 선택5. 저장하기 (내보내기)PDF 파일을 이용하여, 필요한 사용자에게 전달하여 사용할 수 있다.아래의 PDF파일 연계하여 사용하면 더 효율적으로 관리할 수 있다.[AutoCAD] - [AutoCAD]AutoCAD DWG를 PNG 파일로 저장하기 [AutoCAD]AutoCAD DWG를 PNG 파일로 저장하기AutoCAD파일 문서를 공유하기 위한 방..

AutoCAD (오토캐드)를 도면작성 후 업체 및 AutoCAD가 설치되지 않는 경우, 도면을 확인하고자 할때, 주로 PDF 문서로 변환하여 전달하는 방식을 많이 사용합니다.■ Plot(인쇄) 기능을 이용한 PDF 변환하기1. PDF로 저장할 도면을 불러옵니다.2. Plot 명령을 이용하여 다양한 옵션으로 PDF 출력을 이용합니다.Plot 옵션 설정하기- 프린터/플로터 : 플로터 설정 - DWG To PDF.pc3 - 용지 크기 설정- 플롯 영역 : 윈도우 설정 (아래와 같이 윈도우로 출력영역을 설정)- 플롯 축척 : 용지에 맞춤, 축척 설정- 도면 방향 : 가로, 세로 설정PDF 파일을 이용하여, 필요한 사용자에게 전달하여 사용할 수 있다.아래의 PDF파일 연계하여 사용하면 더 효율적으로 관리할 수 있..

[AutoCAD] PDF파일 AutoCAD DWG로 변환하기AutoCAD 2017버전부터 PDF가져오기(PDFImport) 기능에 대해 알아보겠습니다.PDF to DWG은 기존에는 외국사이트를 많이 참조하였을 거라 생각이 됩니다.이제는 AutoCAD에서 지원하므로, 좀더 안전하고, 적확하게 가져올 수 있습니다.다만, PDF 파일생성 옵션 및 이미지에 따라 차이가 생길 수 있습니다.PDF가 벡터이미지로 된 파일은 가능하나, 이미지, 스캔으로 된 PDF는 참조형식으로 작성이 됩니다.1. PDF 파일을 확인합니다.2. AutoCAD에서 PDFImport 명령을 실행하여 PDF파일을 선택합니다.3. PDF가져오기 옵션을 설정합니다.PDFIMPORT PDF 언더레이 선택 또는 [파일(F)] : f PDF 파일(1..

[AutoCAD]Autodesk AutoCAD 2025 출시Autodesk AutoCAD 2025 출시되었습니다.AutoCAD 2025 새로운 기능을 확인할 수 있습니다.● AutoCAD 2025 새로운 기능 확인● AutoCAD 2025 새로운 기능 개요 (비디오)AutoCAD 2025 무료체험판 다운로드 (Autodesk.co.kr)

Point 및 Point Style, PDMODE, 오토캐드 포인트 스타일AutoCAD에서 점(Point)를 작성한다.Divide, Measure 등의 명령에서 응용하여 사용한다.명령:Point점 객체의 위치를 지정한다.명령: PType - Point Style을 변경한다.- 점 스타일을 선택한다.- 점 크기(S) : 점 표시 크기를 설정한다.- 화면에 상대적인 크기설정(R) : 점 표시 크기를 화면 크기에 대한 백분율로 설정한다. 줌 확대 또는 줌 축소해도 점 표시가 변경되지 않음.- 절대 단위로 크기설정 : 점 표시 크기를 점 크기에서 지정한 실제 단위로 설정한다. 점은 줌 확대 또는 줌 축소에 따라 더 크게 또는 작게 표시된다.

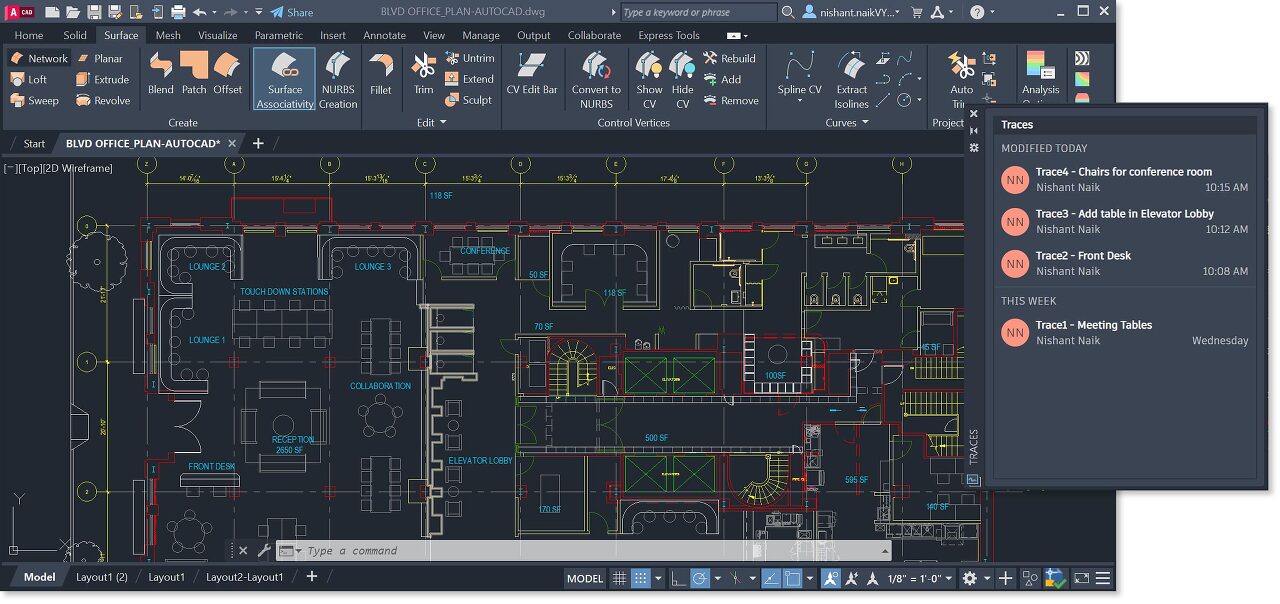

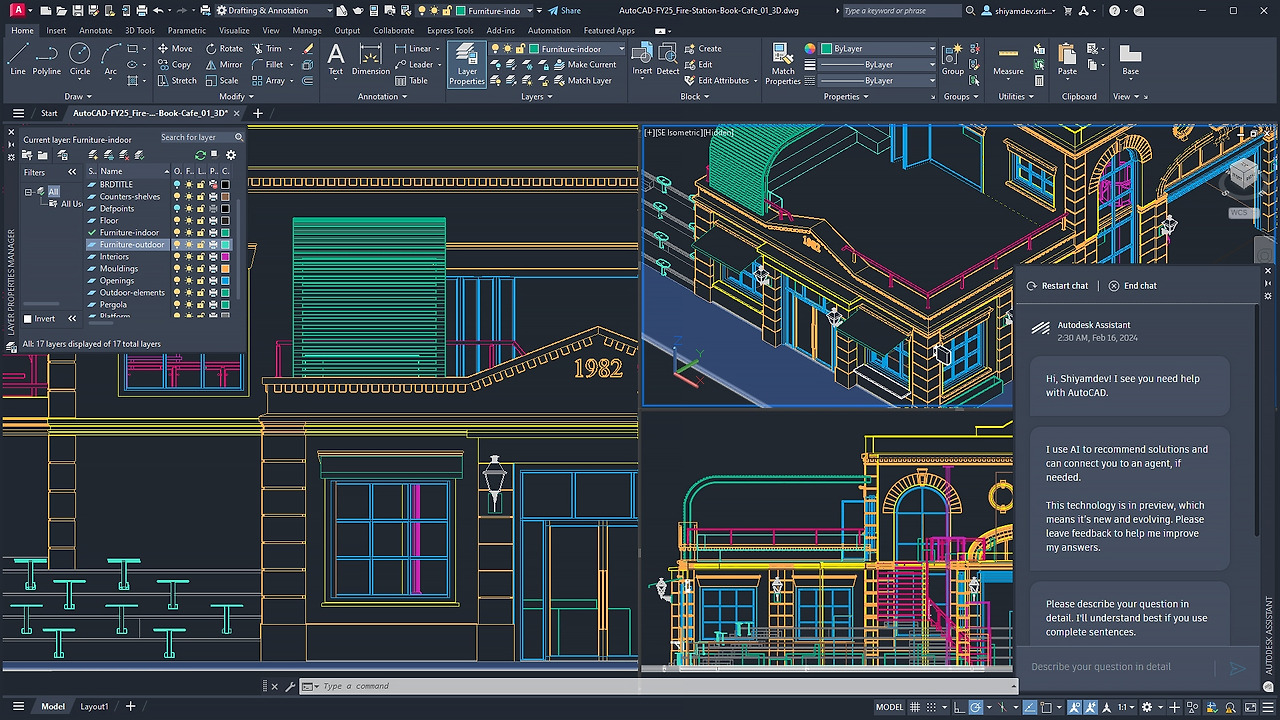

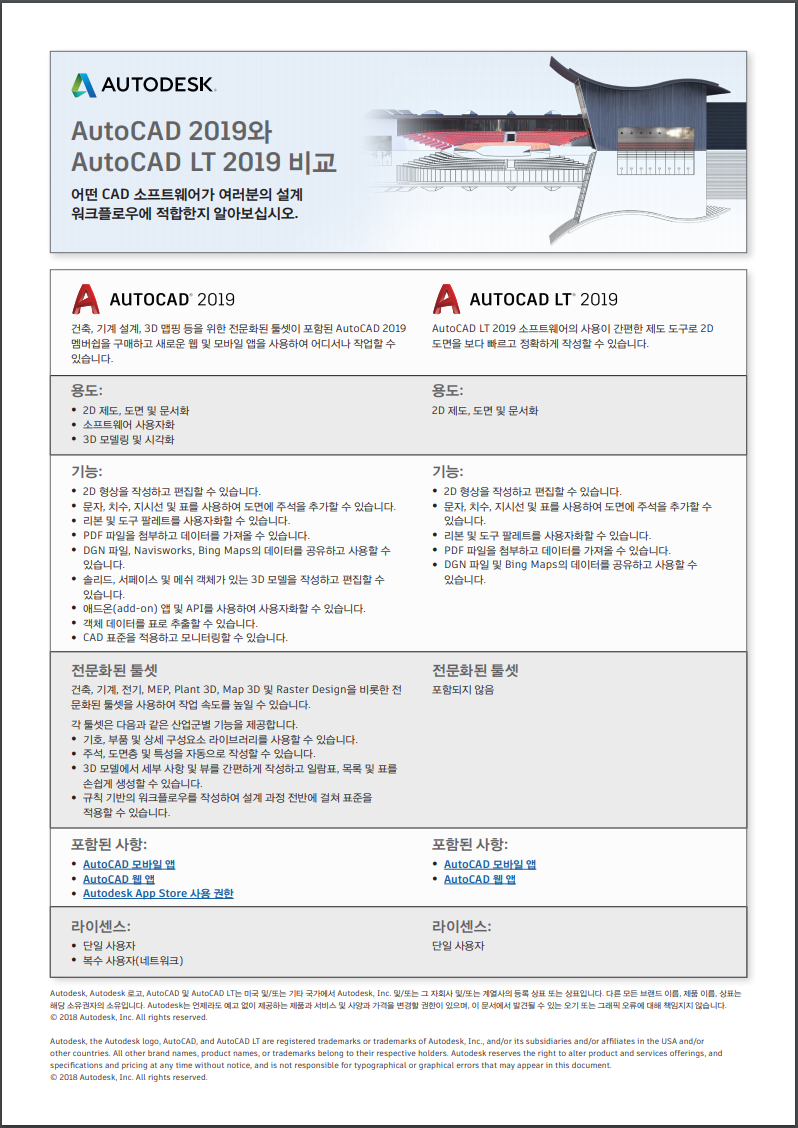

산업군별 툴셋, 새로운 자동화, 인사이트 등 AutoCAD® 2024 소프트웨어의 최신 기능을 살펴보십시오.스마트 블록배치 : 지금까지 DWG 파일에서 같은 블록을 삽입한 위치를 기준으로 블록을 도면의 적절한 위치에 적절한 크기로 자동으로 배치할 수 있으므로 필요한 클릭 수가 줄어들고 프로세스의 시간이 단축됩니다.대체 : 머신 러닝 기반의 제안, 최근에 사용한 블록, 수동 대체 블록 선택 기능을 통해 필요한 블록을 신속하게 찾고 하나 이상의 블록을 교체할 수 있습니다 활동 인사이트DWG 파일에 포함된 다중 사용자 활동의 세부 정보를 통해 프로젝트 수명 주기 내내 데이터에 대한 연결을 유지할 수 있습니다. 관련 파일 변경 사항을 제공 받고 활동 기록을 통해 액세스하십시오. 활동 인사이트를 사용하면 공동작업..

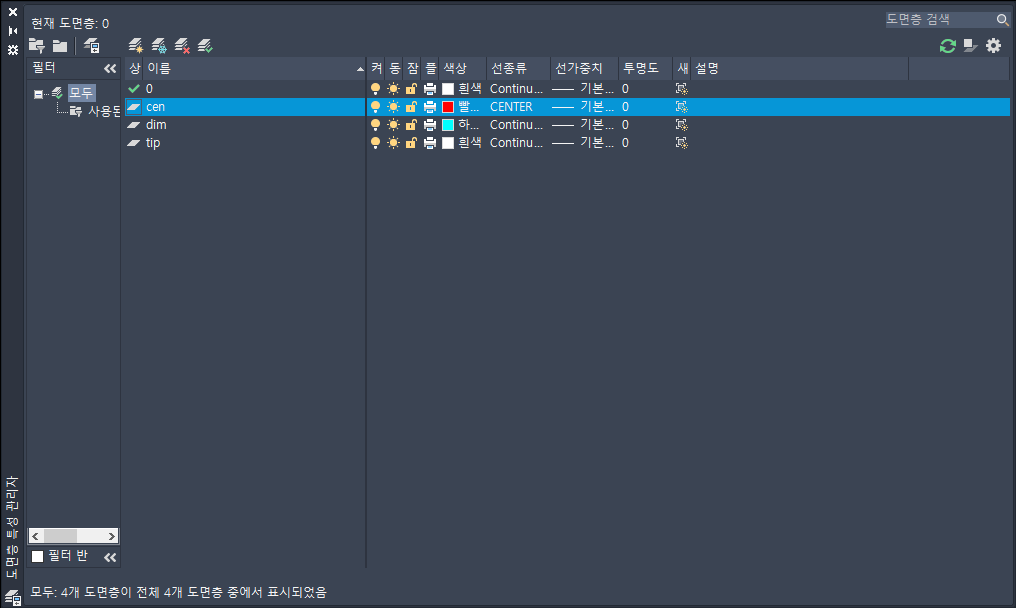

업무에만 신경을 쓰다보니, 새로운 버전의 기능들이 어떻게 되는지 잘 모르고 넘어가게 됩니다.이전에는 레이어 관련 툴들을(AutoLisp이나 기타 유틸리티) 사용하셨을 거라 생각합니다.이제는 정리하여 유틸을 이용하지말고, AutoCAD 고유 명령을 이용하여 보다 편한 업무를 하시길 바랍니다.도움말에 있는 내용을 복사하였습니다.▣ 레이어명령 정리 - Layer명령 LAYER - 도면층 및 도면층 특성 관리 LAYERCLOSE - 도면층 특성 관리자 닫기 LAYCUR - 선택한 객체의 도면층을 현재 도면층으로 변경합니다. LAYDEL - 도면층의 모든 객체를 삭제하고 도면층을 소거합니다. LAYERP - 도면층 설정값에 대해 최근에 변경된 사항을 취소합니다. LAYERPMODE - 도면층 설정에 대해 변경된 ..

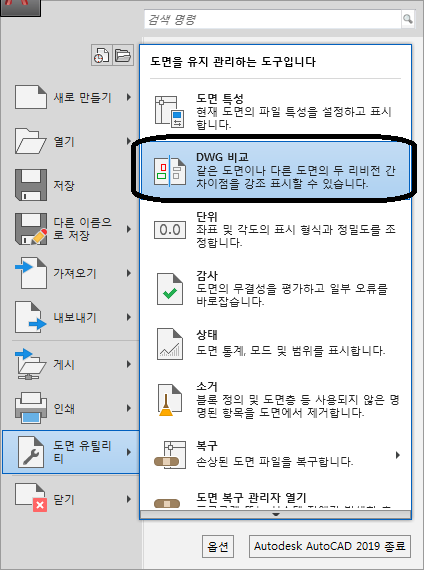

DWG 비교 기능을 사용하여 두 개의 도면을 비교합니다. 색상 및 구름형 리비전을 사용하여 차이를 나타냅니다.​아주 간단한 설명입니다.​1. DWG비교 선택합니다. (명령 : Compare)​또는​2. DWG 비교 대화상자에서 두개의 다른 도면을 선택합니다.​3. 비교를 실행하면 아래와 같이 비교하여 Cloud로 표시하여 하이라이트 되어 보여집니다.

AutoCAD 치수변수를 간단하게 정리한 것입니다. 한번씩 해 보심이 괜찮을 듯 합니다. 물론, DDim으로 설정하시면 되지만.... Lisp이나 ARX를 사용하시는 분은 DDim으로는 안되고, 변수를 이용하셔야 합니다. 참고하세요.. ^^

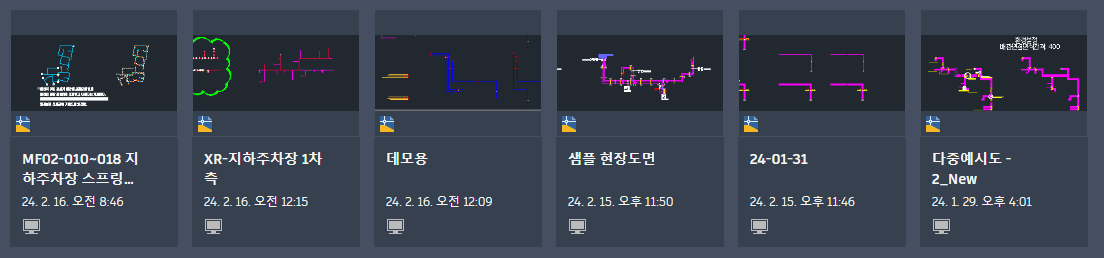

AutoCAD 웹 및 모바일에 저장이제 인터넷 액세스가 지원되는 전 세계의 모든 원격 위치 및 모든 장치(데스크톱, 웹 또는 모바일)를 통해 Autodesk 웹 및 모바일로 온라인에서 도면을 열고 저장할 수 있습니다. 새 명령인 웹 및 모바일에 저장 및 웹 및 모바일에서 열기로 온라인에서 도면 파일에 액세스합니다.AutoCAD에서 프롬프트가 표시되어 앱을 설치한 후에는 모든 인터넷 연결 장치(예: 현장에 있을 경우 타블렛 또는 원격 위치의 데스크톱 컴퓨터)에서 보기 및 편집 작업을 위해 도면에 액세스할 수 있게 됩니다. AutoCAD 멤버쉽을 구매하면 웹 및 모바일 장치에서 편집 기능을 사용할 수 있습니다.이 기능은 64비트 시스템에서만 사용할 수 있습니다.기본 명령: OPENFROMWEBMOBILE, ..

작업표시줄에 표시된 상태시스템변수 : TaskBar값 : 1 => 윈도우 테스크바에 열린도면이 개별항목으로 표시된다..      0 => 윈도우 테스크바에 하나의 AutoCAD 항목만 표시된다..
